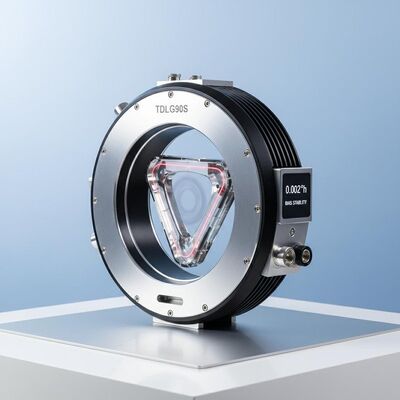

TDLG90S Giroskop Laser Ring Presisi Tinggi dengan Stabilitas Bias 0,002°/h dan Jangkauan Dinamis yang Luas

Name: TDLG90S Giroskop Laser Ring Presisi Tinggi dengan Stabilitas Bias 0,002°/h dan Jangkauan Dinamis yang Luas
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG90S
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: TDLG90S

Tempat Asal: Cina

Sertifikasi: CCS

Jumlah Pesanan Minimum: Satu set

Kemampuan Pasokan: 30 Ditetapkan per Bulan

Waktu Pengiriman: 15 HARI

Kemasan Standar: Kotak karton

TDLG90S Ring Laser Gyroscope.pdf

PDF

Ringkasan Produk

Giroskop Laser Cincin TDLG90S Presisi Tinggi: Menampilkan stabilitas bias sangat rendah (0,002°/jam), ARW (0,0004°/√jam), dan kesalahan faktor skala (≤2ppm). Bersertifikat untuk navigasi luar angkasa, kelautan & darat. Ringkas (2kg), desain kokoh dengan rentang dinamis lebar (±400°/s) dan bandwidth >200Hz.

Atribut Kustom Produk

Menyoroti

Gyroscope laser cincin presisi tinggi

,

Ring Laser Gyroscope

Stabilitas bias (1σ):

00,004°/jam ~ 0,002°/jam

Pengulangan bias nol (1σ):

0,002 °/jam ~ 0,001 °/jam

ARW （Jalan acak Angular:

0,0007 °/√HR ~ 0,0004 °/√HR

Kesalahan faktor skala (1σ):

Ya

Rentang dinamis:

3-5Hari Kerja

Bandwidth:

＞ 200Hz

Berat:

2kg

Ukuran:

151mm × 126mm × 57mm

Deskripsi Produk

Giroskop Laser Cincin TDLG90S Presisi Tinggi

Giroskop Laser Cincin TDLG90S beroperasi berdasarkan prinsip efek Sagnac, memanfaatkan perbedaan fase interferensi antara sinar laser searah jarum jam dan berlawanan arah jarum jam dalam rongga resonansi tertutup untuk mengukur peningkatan sudut secara tepat. Giroskop ini memiliki integrasi tinggi, keandalan luar biasa, kemampuan beradaptasi lingkungan yang kuat, dan kinerja operasional yang stabil, menjadikannya sensor inti dalam sistem navigasi inersia presisi tinggi.

Aplikasi

Tersertifikasi untuk integrasi dengan sistem navigasi inersia (INS) dan sistem referensi pos sikap (AHRS) di:

Platform dirgantara (pesawat ruang angkasa/pesawat/satelit)
Sistem kelautan (kapal permukaan/kapal selam)
Modul navigasi terestrial (kendaraan otomotif)

Karakteristik Utama

Jalur cahaya dan desain sirkuit terintegrasi dengan struktur sederhana untuk kemudahan pemasangan
Ukuran ringkas, konstruksi ringan, dan konsumsi daya terkendali
Keandalan tinggi dengan ketahanan guncangan dan getaran yang sangat baik
Kemampuan beradaptasi lingkungan yang kuat dan kinerja operasional yang stabil
Bandwidth respons dinamis yang lebar dengan keluaran sinyal digital

Spesifikasi Teknis

Parameter Kinerja	Spesifikasi
Stabilitas bias (1σ)	0,004°/jam ~ 0,002°/jam
Pengulangan bias nol (1σ)	0,002°/jam ~ 0,001°/jam
Jalan Acak Sudut (ARW)	0,0007°/√jam ~ 0,0004°/√jam
Kesalahan faktor skala (1σ)	≤ 2ppm
Rentang Dinamis	≥ ±400°/dtk
Bandwidth	> 200Hz
Nyalakan waktu	< 5 detik
Format sinyal keluaran	TTL
Uji mandiri bawaan	Ya
Tingkat pembaruan sinyal keluaran	1Hz
Tingkat baud sinyal keluaran	115200
Kejutan getaran	75g, setengah sinus, 6ms
Suhu pengoperasian	-40℃ ~ +70℃
Suhu penyimpanan	-55℃ ~ +85℃
Catu daya	±15V, ±5V
Konektor (25 pin)	J30JM-37ZKP36
Konsumsi daya	≤ 3W
MTBF (sesuai MIL-HDBK-217-F)	> 10.000 jam
Berat	2kg
Ukuran	151mm * 126mm * 57mm

Tag

Giroskop inersia 3 sumbu

Giroskop sumbu tunggal digital

gyroscope optik
