Perangkat Pengorientasikan Posisi Gyro Optik TDL85A yang dipasang pada kendaraan

Perangkat Pengorientasikan Posisi Gyro Optik TDL85A yang dipasang pada kendaraan
Perangkat Pengorientasikan Posisi Gyro Optik TDL85A yang dipasang pada kendaraan

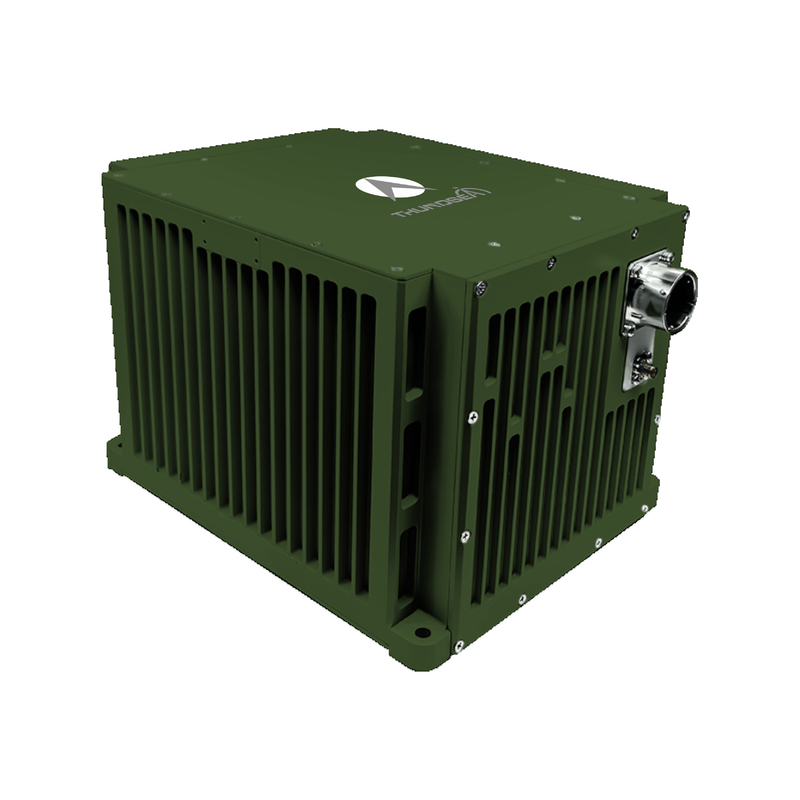

Gambar besar :  Perangkat Pengorientasikan Posisi Gyro Optik TDL85A yang dipasang pada kendaraan

Detail produk:
Tempat asal: Cina
Nama merek: NAVI OPTICS
Sertifikasi: CCS
Nomor model: Tdl85a
Dokumen: TDL85A.pdf
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Satu set
Kemasan rincian: Kotak karton
Waktu pengiriman: 5-8 hari kerja
Menyediakan kemampuan: 10 set per bulan
Kontak

Perangkat Pengorientasikan Posisi Gyro Optik TDL85A yang dipasang pada kendaraan

Deskripsi
Pengulangan bias: ≤0,003°/jam Jalan acak: ≤0.0008 °/√hr
Akurasi faktor skala: ≤2PPM Tingkat sudut: ≥ ± 400 °/detik
Dimensi: 232 × 186 × 160 Berat badan: ＜ 8kg
Menyoroti:

Optical Gyro Navigation yang dipasang pada kendaraan

,

Sistem navigasi inersia Angkatan Darat

,

Sistem navigasi inersia gyro optik

Peralatan Orientasi dan Penentuan Posisi Giroskop Optik yang Dipasang di Kendaraan TDL85A Angkatan Darat


1 Pendahuluan

Sistem orientasi dan penentuan posisi giroskop optik yang dipasang di kendaraan ini menggunakan giroskop laser atau serat optik yang dikombinasikan dengan akselerometer kuarsa sebagai sensor intinya. Menggunakan arsitektur sistem navigasi inersia strapdown (SINS) dengan perangkat lunak navigasi canggih, sistem ini memberikan data navigasi real-time melalui berbagai mode operasional. Ini termasuk Pembaruan Kecepatan Nol (ZUPT) untuk kalibrasi stasioner, navigasi terintegrasi inersia/GNSS (misalnya, GPS/BeiDou), dan integrasi inersia/odometer. Sistem ini menyediakan parameter navigasi kendaraan yang lengkap (posisi, kecepatan, sikap) untuk memenuhi berbagai persyaratan dari berbagai platform kendaraan.


2Bidang aplikasi

Cocok untuk kendaraan survei geodetik, tank, artileri self-propelled, kendaraan tempur infanteri, kendaraan tak berawak, kereta api berkecepatan tinggi, kendaraan mesin pertanian, dll.


3Karakteristik kinerja

Mampu melakukan penyelarasan dan inisialisasi dalam keadaan statis atau dinamis (bergerak).

Menampilkan navigasi otonom, pembaruan kecepatan nol (ZUPT), dan navigasi terintegrasi dengan odometer dan/atau sistem berbasis satelit.

Cocok digunakan di wilayah lintang tinggi (±65°), sangat dingin, dan dataran tinggi.

Keandalan tinggi.


4 Parameter utama


Tipe TDL85A
Akselerometer Pengulangan Bias Bulanan ≤10μg
Akurasi Faktor Skala Bulanan ≤10ppm
Giroskop Pengulangan Bias ≤0.003°/jam
Akurasi Faktor Skala ≤2ppm
Jalan acak ≤0.0008°/√jam
Fitur Laju Sudut ≥±400°/detik
Percepatan Sudut 100000°/detik2
Percepatan ＞25g
Sikap Sudut Orientasi Apa Pun
Waktu penyelarasan ≤8 menit
Input/output 3 port serial full-duplex RS422, 1 port Ethernet 100M
Akurasi Posisi Akurasi pencarian/orientasi utara ≤7m
Kombinasi navigasi inersia/odometer ≤0.1%D
Akurasi pencarian/orientasi utara ≤0.5mil
Akurasi penjagaan bantalan/2j ≤0.5mil
Akurasi posisi navigasi gabungan ≤0.3mil
Kinerja Aplikasi AHRS Akurasi Heading ≤0.3mil
Akurasi Pitch & Roll ≤0.2mil
Karakteristik Konsumsi daya ＜30W
Dimensi 232×186×160
Berat ＜8kg
Suhu  -40℃~60℃
Guncangan 15g, Gelombang setengah sinus 11ms
Tegangan Input DC24V(±25%)
Pendinginan Konduksi ke pelat pemasangan
Getaran 20~2000Hz,6.06g
MTBF ＞20000 jam
