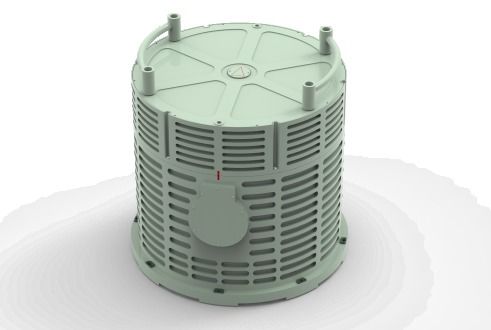

Kualitas Model DINS-100 Sistem Navigasi Inersia Gyro Laser Putar Sumbu Ganda Presisi Tinggi dengan Standar internasional pabrik

Model DINS-100 Sistem Navigasi Inersia Gyro Laser Putar Sumbu Ganda Presisi Tinggi dengan Standar internasional

Name: Model DINS-100 Sistem Navigasi Inersia Gyro Laser Putar Sumbu Ganda Presisi Tinggi dengan Standar internasional
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Dins-100
Price: 10250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: Dins-100

Tempat Asal: Cina

Sertifikasi: CCS

Jumlah Pesanan Minimum: Satu set

Ketentuan Pembayaran: T/T

Kemasan Standar: Kotak karton

DINS-100.pdf

PDF

Ringkasan Produk

Model DINS-100: Gyro laser putar sumbu ganda presisi tinggi dengan akurasi posisi 2nm/10d, presisi sikap 0,005°, Dilengkapi kalibrasi otonom, kompensasi suhu penuh, dan kemampuan beradaptasi lingkungan yang sangat baik untuk aplikasi kelautan dan rudal.

Atribut Kustom Produk

Menyoroti

giro laser putar sumbu ganda

,

sistem navigasi inersia presisi tinggi

,

sistem navigasi giro laser dengan garansi

Waktu Penyelesaian:

6 jam

Posisi:

2nm/10d, puncak

Kecepatan:

0,5m/s, 1σ

Sikap:

0,005deg, 1σ

Menuju:

0,008 × detik (LAT) Deg, 1σ

Mengangkat:

5cm atau 5%

Suhu Kerja:

-40 ℃ ~ + 55 ℃

Suhu Penyimpanan:

-55 ℃ ~ + 70 ℃

Dimensi (W X D X H):

φ550 × 500 mm

Berat:

≤60kg

Deskripsi Produk

Model DINS-100 Sistem Navigasi Inersia Gyro Laser Putar Sumbu Ganda Presisi Tinggi

Sistem navigasi inersia gyro laser putar sumbu ganda DINS 100 adalah peralatan navigasi dan pengukuran inersia berkinerja tinggi yang dirancang untuk aplikasi berat yang memerlukan presisi dan keandalan luar biasa.

Ikhtisar Sistem

Sistem ini menggabungkan giroskop laser pengocok mesin dua frekuensi tipe 90 dan teknologi akselerometer lentur kuarsa. Kalibrasi kesalahan presisi tinggi yang canggih, kompensasi suhu, dan kalibrasi otonom on-line putar sumbu ganda dengan teknologi kompensasi kesalahan sendiri secara signifikan meningkatkan kinerja sistem.

Melalui desain pelindung elektromagnetik yang komprehensif, optimalisasi keseimbangan termal, analisis modal getaran, desain penyegelan, dan proses manufaktur yang ketat, sistem ini memberikan kemampuan beradaptasi lingkungan yang sangat baik untuk operasi yang sangat penting.

Fitur Utama

Giroskop laser goyang mesin dua frekuensi tipe 90 presisi tinggi
Kalibrasi mandiri rotasi sumbu ganda dan kompensasi mandiri kesalahan
Kemampuan penyelarasan awal pangkalan statis dan pangkalan bergerak
Kalibrasi dan kompensasi parameter kesalahan komprehensif di seluruh rentang suhu penuh
Kompatibilitas antarmuka GNSS/odometer/trip-meter yang telah ditetapkan sebelumnya
Dapat dikonfigurasi untuk mode navigasi yang berbeda
Adaptasi lingkungan yang sangat baik
Kepatuhan terhadap standar internasional

Aplikasi

Sistem navigasi kapal
Navigasi kapal selam bawah air
Penempatan dan orientasi kendaraan peluncuran rudal
Pengukuran sikap presisi tinggi

Spesifikasi Kinerja

Waktu permulaan	6 jam
Posisi Inersia Murni	2nm/10d, puncak
Kecepatan Inersia Murni	0,5m/s, 1σ
Sikap Inersia Murni	0,005 derajat, 1σ
Pos Inersia Murni	0,008*detik(Lat) derajat, 1σ
Mengangkat	5cm atau 5%

Rentang Pengukuran

Kecepatan Sudut	±400 derajat/dtk
Percepatan	±20 gram

Lingkungan Kerja

Suhu Kerja	-40℃ hingga +55℃
Suhu Penyimpanan	-55℃ hingga +70℃
Getaran	0,04g²/hz @ 20-2000hz
Tahan Guncangan	Pengoperasian normal pada 30g @ 6ms / Tidak ada kerusakan pada 50g @ 11ms

Karakteristik Listrik

Tegangan Operasi	28VDC
Konsumsi Daya	≤200W
Antarmuka Komunikasi	RS422/RS232/BISA/Ethernet

Ciri-ciri Fisik

Dimensi (L * D * T)	φ550*500mm
Berat	≤60kg
