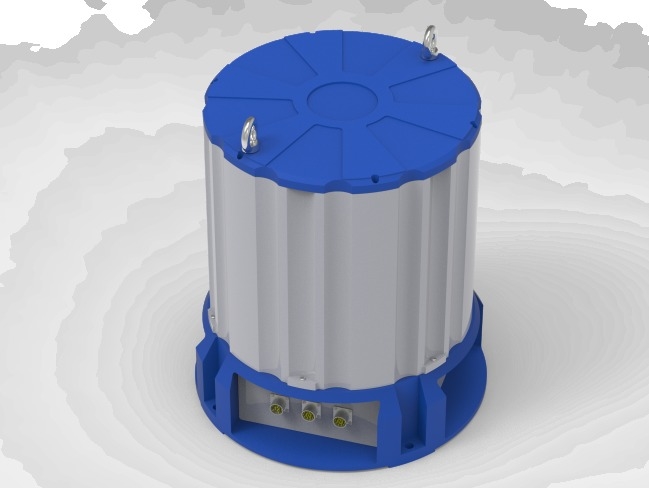

Model DINS-200 Sistem Navigasi Inersia Laser Giroskop Berpusat Tunggal Berpresisi Tinggi

Model DINS-200 Sistem Navigasi Inersia Laser Giroskop Berpusat Tunggal Berpresisi Tinggi

Pengantar

DINS-200single-axis rotating laser gyroscope inertial navigation system adalah peralatan navigasi dan pengukuran inertial berkinerja tinggi.DINS-200 mengadopsi gyroscope laser presisi tinggi dan akselerometer fleksibel kuarsa, dan kinerja sistem meningkat secara signifikan melalui kalibrasi kesalahan presisi tinggi,Teknologi kompensasi suhu dan teknologi penkalibrasi mandiri online berputar sumbu tunggal dan kompensasi kesalahan mandiriDesain perisai elektromagnetik, desain keseimbangan termal, desain mode getaran,desain penyegelan dan teknologi manufaktur yang ketat diadopsi dalam sistem untuk memastikan kemampuan adaptasi lingkungan yang sangat baik.

Fitur

* Gyroscope laser dua frekuensi presisi tinggi yang dikontrol secara mekanis.

* Kalibrasi diri online dan kompensasi kesalahan diri rotasi sumbu tunggal.

* Anti-gangguan perjalanan keselarasan diri.

* Antarmuka input yang kaya,yang mendukung sistem navigasi satelit akses informasi referensi/odometer/Doppler log/electromagnetic log/altimeter/ultra short baseline underwater acoustic positioning system.

* Ada berbagai mode kerja, dan mode inersia murni/damping/navigasi terintegrasi dapat dipilih secara otomatis atau manual sesuai dengan informasi referensi eksternal.

* Kemampuan beradaptasi lingkungan yang sangat baik.

* Standar militer.

Aplikasi

Navigasi kapal presisi tinggi

Navigasi dan posisi kapal selam tak berawak bawah air

Posisi dan orientasi kendaraan geodetik artileri

Posisi dan orientasi kendaraan peluncur rudal

Pengukuran sikap dengan presisi tinggi

Karakteristik listrik

Sumber daya: 28VDC ((18 ∼ 36VDC), < 100W

Komunikasi:port serial yang dapat dikonfigurasi (921600), port Ethernet, 2 antarmuka bus CAN, antarmuka Ethernet, 1 antarmuka PPS, antarmuka pulsa odometer, frekuensi output maksimum 1000Hz.

Lingkungan kerja

Suhu Operasi/Penyimpanan: -40°C~+60°C/-55°C~+80°C

Getaran:1g Sinus@S~50Hz Operasi normal/tidak ada kerusakan di bawah kejut:30g@6ms/50g@11ms

Karakteristik fisik

Ukuran:φ480mmx520mm (diameter×tinggi)

Berat:≤62kg (tanpa dasar buffer)

Jangkauan pengukuran

AngularKecepatan: ± 400deg/s

Percepatan: ± 15g
