Giroskop Serat Optik Sumbu Tunggal

Giroskop Serat Optik Sumbu Tunggal
Giroskop Serat Optik Sumbu Tunggal

Gambar besar :  Giroskop Serat Optik Sumbu Tunggal

Detail produk:
Tempat asal: Qingdao
Nama merek: THUNDSEA
Sertifikasi: CCS
Nomor model: F120HC
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Satu set
Kemasan rincian: kardus
Waktu pengiriman: 15 hari
Syarat-syarat pembayaran: L / C, T / T
Menyediakan kemampuan: 30 set per bulan

Giroskop Serat Optik Sumbu Tunggal

Deskripsi
Rentang laju sudut terukur (° / s): ± 300 Faktor Skala Non-linearitas pada suhu tetap (ppm): ≤10
Asimetri Faktor Penskalaan pada Suhu Kamar (ppm): ≤1 Scale Factor Repeatability pada suhu tetap (ppm): ≤5
Scale Factor Repeatability pada kisaran suhu penuh dari -40 ℃ hingga 60 ℃ (ppm): ≤15 Bias Drift pada suhu tetap (10s, 1σ, ° / h): ≤0,002
Pengulangan Bias Drift pada suhu tetap (1σ, ° / jam): ≤0,03 Bias Drift Repeatability pada kisaran suhu penuh dari -40 ℃ hingga 60 ℃ (1σ, ° / jam): ≤0,05
Bias Drift pada kisaran suhu penuh dari -40 ℃ hingga 60 ℃ (100s, 1σ, ° / h): ≤0,005 Jalan Acak (° / jam): ≤0.0005
Waktu pemanasan (min): 0 Getaran acak (° / jam): ≤0.1
Shock (° / jam): ≤0.1 Menyelesaikan daya: ≤0.5
Perubahan nol deviasi sebelum dan sesudah getaran (° / jam): ≤0,01 Sensitivitas nol bias (° / h / GS): < 0,5
Suhu penyimpanan: -50 ℃ ~ 70 ℃ Suhu Operasional: -40 ℃ ~ 65 ℃
Cahaya Tinggi:

0.002 °/hr single axis gyroscope

,

002 ° / jam giroskop sumbu tunggal

,

giroskop inersia arti

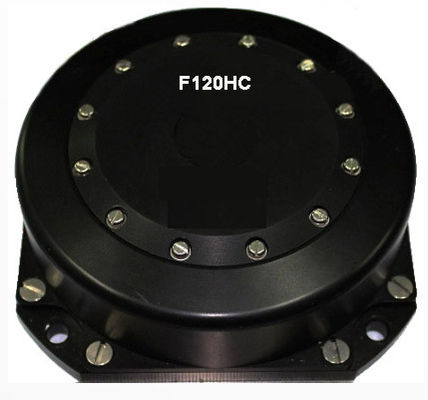

Model F120HC Giroskop Serat Optik Single-axis Akurasi Tinggi Dengan 0,002 ° / jam Bias Drift



1. Pengenalan produk



1.1 Prinsip dan Fungsi Kerja

Produk ini adalah sensor laju sudut inersia berdasarkan prinsip efek Sagnac, yang digunakan untuk mengukur pergerakan laju sudut pembawa di sekitar sumbu sensitif sensor ini.Unit ini menggunakan koil serat optik sebagai unit sensitif laju sudut dan sirkuit deteksi loop tertutup sebagai basisnya.
Dua sinar dari laser disuntikkan ke serat yang sama tetapi dalam arah yang berlawanan.Karena efek Sagnac, balok yang bergerak melawan rotasi mengalami penundaan jalur yang sedikit lebih pendek daripada balok lainnya.Pergeseran fase diferensial yang dihasilkan diukur melalui interferometri, sehingga menerjemahkan satu komponen kecepatan sudut menjadi pergeseran pola interferensi yang diukur secara fotometrik.
Optik pemecah sinar meluncurkan cahaya dari dioda laser menjadi dua gelombang yang merambat searah jarum jam dan berlawanan arah jarum jam melalui koil yang terdiri dari banyak putaran serat optik.Kekuatan efek Sagnac tergantung pada area efektif jalur optik tertutup: ini bukan hanya area geometris loop tetapi ditingkatkan dengan jumlah belokan dalam koil.
Produk ini adalah sensor lembam yang terdiri dari sistem optik, catu daya yang sesuai, dan sirkuit pemrosesan data.Ini dapat memberikan informasi kenaikan sudut tiga sumbu.



1.2 Konfigurasi

Produk ini terutama terdiri dari komponen-komponen berikut:

a) Bagian optik: sumber cahaya, coupler, modulator Y, koil serat, detektor;

b) Bagian sirkuit: papan prosesor, papan sumber cahaya dan preamplifier;

c) Bagian struktural: tubuh, penutup, dll.



1.3 Bentuk dan ukuran pemasangan

Ukuran garis besar (120 ± 0,1) mm × (120 ± 0,1) mm × (38 ± 0,5) mm,

Dimensi pemasangan (94 ± 0,1 mm) × (94 ± 0,1 mm)


Giroskop Serat Optik Sumbu Tunggal 0

1.4 Bobot

      ≤900g



1.5 Parameter kinerja

Nama indeks Persyaratan indeks Catatan

Rentang tingkat sudut yang diukur

(° / s)

± 300

Faktor Skala Non-linearitas pada

suhu tetap

(ppm)

≤10

Asimetri Faktor Penskalaan pada PT

Suhu kamar

(ppm)

≤1

Skala Faktor Pengulangan di

suhu tetap

(ppm)

≤5

Skala Faktor Pengulangan di

kisaran suhu penuh dari -40 ℃ hingga 60 ℃

(ppm)

≤15

Bias Drift pada suhu tetap

(10d, 1σ, ° / jam)

≤0,002

Pengulangan Bias Drift di

suhu tetap

(1σ, ° / jam)

≤0,03

Pengulangan Bias Drift di

kisaran suhu penuh dari -40 ℃ hingga 60 ℃

(1σ, ° / jam)

≤0,05

Konstanta titik tetap

uji suhu

Bias Drift penuh

kisaran suhu dari -40 ℃ hingga 60 ℃

(100-an, 1σ, ° / jam)

≤0,005 Kompensasi off-line

Jalan Acak

(° / jam)

≤0.0005

Waktu pemanasan

(min)

0

Getaran acak

(° / jam)

≤0.1

Perbedaan antara rata-rata

dari nol deviasi sebelum dan sesudah getaran

Syok

(° / jam)

≤0.1 Tanpa penyimpangan sebelum dan sesudah dampak
Menyelesaikan daya ≤0.5

Nol perubahan deviasi sebelum dan

setelah getaran

(° / jam)

≤0,01

Sensitivitas nol bias

(° / j / GS)

< 0,5
Suhu penyimpanan -50 ℃ ~ 70 ℃
Suhu Operasional -40 ℃ ~ 65 ℃





1.6 Antarmuka mekanik dan listrik



1.6.1 Antarmuka mekanis

Permukaan pemasangan produk merupakan permukaan tetap untuk pemasangan eksternal, dan sekrup pemasangan adalah M6.



1.6.2 Persyaratan daya

Catu daya eksternal ke produk memiliki dua cara:



Sepanjang jalan ke + (5 V ± 0.25V), daya output > 7w



Cara lain untuk - (5 V ± 0,25V), Daya output > 4w



Riak daya eksternal: < 20mV



1.6.3 Antarmuka koneksi listrik

Nomor pin soket ZJA12-01t Meaing fisik Catatan
1 + 5V
2 GDN
3 -5V
9 R +
10 R -
11 T +
12 T -



Giroskop Serat Optik Sumbu Tunggal 1Giroskop Serat Optik Sumbu Tunggal 2Giroskop Serat Optik Sumbu Tunggal 3
