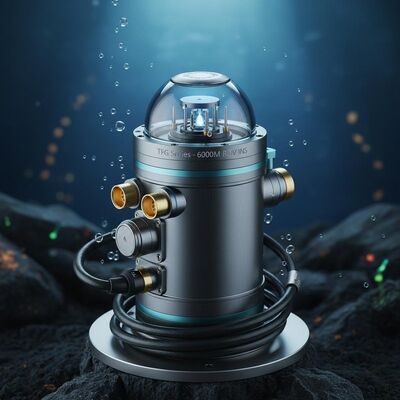

Kualitas Ukuran Kecil Toleransi Tekanan Tinggi Seri TFG Sistem Navigasi Inersia Subsea untuk 6000m ROV Laut dalam pabrik

Ukuran Kecil Toleransi Tekanan Tinggi Seri TFG Sistem Navigasi Inersia Subsea untuk 6000m ROV Laut dalam

Name: Ukuran Kecil Toleransi Tekanan Tinggi Seri TFG Sistem Navigasi Inersia Subsea untuk 6000m ROV Laut dalam
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Seri TFG
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: Seri TFG

Tempat Asal: Cina

Sertifikasi: CCS

Jumlah Pesanan Minimum: Satu set

Kemampuan Pasokan: 10 set per bulan

Kemasan Standar: Kotak karton

Subsea AHRS & NAVIGATION System.pdf

PDF

Ringkasan Produk

Sistem navigasi inersia bawah laut Seri TFG untuk ROV: peringkat kedalaman 6000m, konstruksi titanium, akurasi arah 0,05°, penyelarasan cepat 10 menit, dan MTBF 100.000 jam. Bersertifikat IEC 60945 dengan garansi 24 bulan.

Atribut Kustom Produk

Menyoroti

sistem navigasi inersia bawah laut ukuran kecil

,

sistem navigasi ROV bertekanan tinggi

,

sistem navigasi bawah laut seri TFG

Deskripsi Produk

ROV berukuran kecil dengan tekanan tinggi seri TFG Subsea Inertial Navigation System

Sistem Navigasi Inersia Subsea Seri TFG dirancang khusus untuk aplikasi ROV dan Trencher, menawarkan akurasi yang luar biasa, dimensi yang kompak, dan toleransi tekanan tinggi yang unggul.Sistem canggih ini mengintegrasikan FOG tiga sumbu presisi tinggi dengan tiga akselerometer kuarsa, menggunakan teknologi kalibrasi dan kompensasi presisi untuk memberikan kinerja yang dapat diandalkan dalam kondisi bawah air yang ekstrim.

Fitur Utama

Rumah titanium yang ditakdirkan untuk operasi kedalaman 6000 meter
Teknologi FOG tiga sumbu: Desain kompak, konsumsi daya rendah, ringan
Kemampuan penyelarasan cepat: 10 menit
Integrasi mulus dengan sistem GNSS/EM LOG/DVL/USBL
Operasi bebas perawatan

Aplikasi

Posisi dan navigasi ROV di bawah laut
Sistem penuntun trencher atau traktor
Sikap dasar laut dan sensor gerak

Spesifikasi Teknis

Spesifikasi Kinerja

Parameter	TFG005	TFG01	TFG03	TFG05
Keakuratan Arah	0.05 garis lintang sekant	0.1 RMS garis lintang sekant	0.3 RMS garis lintang sekant	0.5 sekan lintang RMS
Akurasi Roll & Pitch	00,01° RMS	00,05° RMS	-	-
Keakuratan Tinggi	5 cm atau 5% (mana yang lebih besar)
Waktu Perataan	10 menit
Tingkat sudut	≥ 300°/s sampai ≥ 500°/s
Keakuratan Posisi (DVL)	00,3% dari jarak	1% dari jarak	-	-
Keakuratan Posisi (GNSS)	20m, 1σ
Latitud Operasi	± 80°

Daya & Antarmuka

Sumber Daya	18-36V DC
Konsumsi Daya	16W
Serial (Bidirectional)	4 x dapat dikonfigurasi RS-232 / RS-422
Serial (Hanya Transmit)	4 x dapat dikonfigurasi RS-232 / RS-422
Ethernet	10/100MB
Format Data	NMEA 0183 / IEC 61162
Input Bantuan	GNSS, EM LOG, DVL, USBL/LBL, Sensor kedalaman

Karakteristik Fisik

Parameter	4000m kedalaman	6000m kedalaman
Dimensi	210mm ((Φ) x 330mm ((h)	220mm ((Φ) x 330mm ((h)
Berat di Udara	18.5kg	21.3kg
Berat dalam Air	10.1kg	12kg
Bahan	Titanium

Spesifikasi Lingkungan

MTBF	100,000 jam
Suhu operasi	-40°C sampai +55°C
Suhu penyimpanan	-50°C sampai +70°C
Standar Lingkungan	Memenuhi atau melebihi IEC 60945
Standar EMC	Memenuhi atau melebihi IEC 60945
Jaminan	24 bulan
