Kualitas Model DINS-100 High Precision Dual-Axis Rotary Laser Gyro Inertial Navigation System dengan Standar Militer pabrik

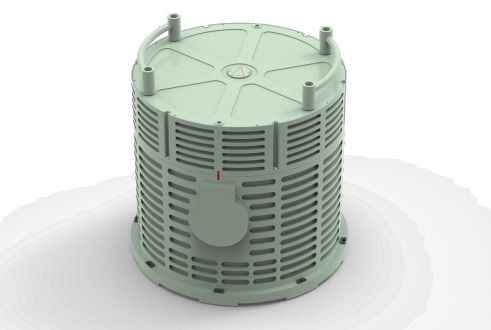

Model DINS-100 High Precision Dual-Axis Rotary Laser Gyro Inertial Navigation System dengan Standar Militer

Name: Model DINS-100 High Precision Dual-Axis Rotary Laser Gyro Inertial Navigation System dengan Standar Militer
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Dins-100
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: Dins-100

Tempat Asal: Cina

Sertifikasi: CCS

Jumlah Pesanan Minimum: Satu set

Ketentuan Pembayaran: T/T

Kemasan Standar: Kotak karton

DINS-100.pdf

PDF

Ringkasan Produk

Model DINS-100: Gyro laser putar sumbu ganda presisi tinggi dengan akurasi posisi 2nm/10d, presisi sikap 0,005°, dan daya tahan tingkat militer. Dilengkapi kalibrasi otonom, kompensasi suhu penuh, dan kemampuan beradaptasi lingkungan yang sangat baik untuk aplikasi kelautan dan rudal.

Atribut Kustom Produk

Menyoroti

giro laser putar sumbu ganda

,

sistem navigasi inersia presisi tinggi

,

sistem navigasi giro laser dengan garansi

Waktu Penyelesaian:

6 jam

Posisi:

2nm/10d, puncak

Kecepatan:

0,5m/s, 1σ

Sikap:

0,005deg, 1σ

Menuju:

0,008 × detik (LAT) Deg, 1σ

Mengangkat:

5cm atau 5%

Suhu Kerja:

-40 ℃ ~ + 55 ℃

Suhu Penyimpanan:

-55 ℃ ~ + 70 ℃

Dimensi (W X D X H):

φ550 × 500 mm

Berat:

≤60kg

Deskripsi Produk

Model DINS-100 Sistem Navigasi Inersia Gyro Laser Rotary Dual-Axis Presisi Tinggi

DINS 100 dual-axis rotary laser gyro inertial navigation system is a high-performance inertial navigation and measurement equipment designed for demanding applications requiring exceptional precision and reliability.

Tinjauan Sistem

Sistem ini menggabungkan gyroscope laser bergetar mesin dua frekuensi tipe 90 dan teknologi akselerometer lentur kuarsa.dan kalibrasi otonom on-line berputar dua sumbu dengan teknologi kompensasi kesalahan secara signifikan meningkatkan kinerja sistem.

Melalui desain pelindung elektromagnetik yang komprehensif, optimasi keseimbangan termal, analisis modal getaran, desain penyegelan, dan proses manufaktur yang ketat,Sistem ini memberikan kemampuan adaptasi lingkungan yang sangat baik untuk operasi penting.

Fitur Utama

Jirioskop laser bergetar mesin dua frekuensi tipe 90 presisi tinggi
Kalibrasi diri rotasi dua sumbu dan kompensasi kesalahan diri
Kemampuan penyelarasan awal dasar statis dan dasar bergerak
Kalibrasi dan kompensasi parameter kesalahan yang komprehensif di seluruh rentang suhu
Kompatibilitas antarmuka GNSS/odometer/trip-meter yang telah ditetapkan sebelumnya
Dapat dikonfigurasi untuk mode navigasi yang berbeda
Kemampuan beradaptasi lingkungan yang sangat baik
Kepatuhan standar militer

Aplikasi

Sistem navigasi kapal
Navigasi kapal selam bawah laut
Posisi dan orientasi kendaraan peluncur rudal
Pengukuran sikap presisi tinggi

Spesifikasi Kinerja

Waktu memulai	6 jam
Posisi Inersia Murni	2nm/10d, puncak
Kecepatan Inersia Murni	0.5m/s, 1σ
Sikap Inersia Murni	0.005 derajat, 1 σ
Inersial murni	0.008*sec(Lat) deg, 1σ
Angkat	5cm atau 5%

Jangkauan Pengukuran

Kecepatan Sudut	± 400deg/s
Percepatan	± 20g

Lingkungan Kerja

Suhu Kerja	-40°C sampai +55°C
Suhu penyimpanan	-55°C sampai +70°C
Getaran	0.04g2/hz @ 20-2000hz
Ketahanan kejut	Operasi normal pada 30g @ 6ms / Tidak ada kerusakan pada 50g @ 11ms

Karakteristik Listrik

Tegangan Operasi	28VDC
Konsumsi Daya	≤ 200W
Antarmuka Komunikasi	RS422/RS232/CAN/Ethernet

Karakteristik Fisik

Dimensi (W * D * H)	φ550 * 500 mm
Berat badan	≤ 60 kg
