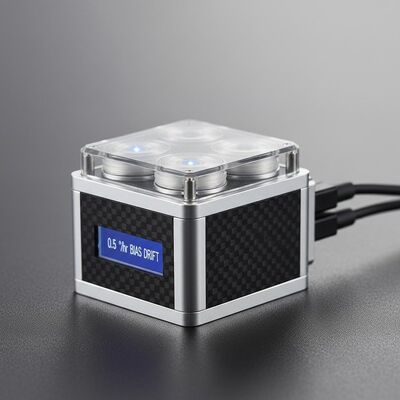

Kualitas Keakuratan Tinggi Tiga Axis Fiber Optic Gyroscope dengan 0,5 ° / jam Bias Drift dan Desain Compact pabrik

Keakuratan Tinggi Tiga Axis Fiber Optic Gyroscope dengan 0,5 ° / jam Bias Drift dan Desain Compact

Name: Keakuratan Tinggi Tiga Axis Fiber Optic Gyroscope dengan 0,5 ° / jam Bias Drift dan Desain Compact
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: F3X50B
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: THUNDSEA

Nomor Model: F3X50B

Tempat Asal: Cina

Sertifikasi: CCS

Ringkasan Produk

Giroskop serat optik tiga sumbu berakurasi tinggi dengan penyimpangan bias 0,5°/jam, rentang ±500°/dtk, dan jalan acak ≤0,1°/√h. Desain ringkas (Φ79,5mm), konstruksi kokoh, dan antarmuka RS422 untuk pengukuran inersia yang presisi dalam aplikasi yang menuntut.

Atribut Kustom Produk

Menyoroti

Giroskop optik Tiga Axis

,

giroskop elektronik mekanik

,

giroskop digital solid state

Drawtube:

BERKENAAN DGN TEROPONG

Deskripsi Produk

F3X50B Giroskop Serat Optik Tiga Sumbu

Giroskop serat optik tiga sumbu dengan akurasi tinggi dan penyimpangan bias 0,5°/jam untuk aplikasi pengukuran inersia presisi.

Prinsip Kerja

Sensor laju sudut inersia ini beroperasi berdasarkan prinsip efek Sagnac, mengukur gerakan laju sudut pembawa di sekitar sumbu sensitif sensor. Sistem ini menggunakan kumparan serat optik sebagai unit sensitif laju sudut dengan sirkuit deteksi loop tertutup.

Dua berkas laser yang merambat berlawanan arah mengalami pergeseran fase diferensial karena rotasi, yang diukur melalui interferometri untuk menerjemahkan kecepatan sudut menjadi pola interferensi yang terukur. Kekuatan efek Sagnac ditingkatkan oleh jumlah putaran dalam kumparan serat optik.

Konfigurasi Produk

Komponen Optik: Sumber cahaya, coupler, modulator Y, kumparan serat, detektor
Komponen Sirkuit: Papan prosesor, papan sumber cahaya, preamplifier
Komponen Struktural: Badan, penutup, dan perangkat keras pemasangan

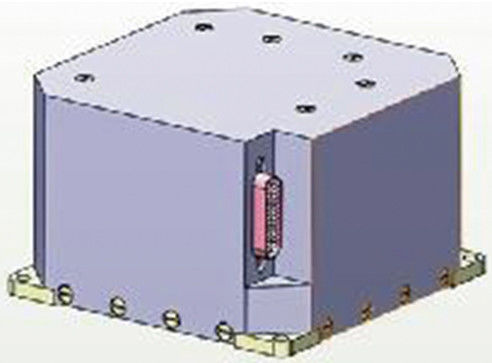

Spesifikasi Fisik

Dimensi: Φ(79,5 ± 0,1) mm * (79,5 ± 0,1) mm * (49,8 ± 0,1) mm

Ukuran Pemasangan: (73,0 ± 0,1) mm * (73,0 ± 0,1) mm

Berat: 500g ± 30g

Keakuratan Tinggi Tiga Axis Fiber Optic Gyroscope dengan 0,5 ° / jam Bias Drift dan Desain Compact 0

Spesifikasi Kinerja

Parameter	Spesifikasi	Catatan
Rentang (°/dtk)	±500
Non-linearitas Faktor Skala (ppm)	≤50	Suhu tetap
Pengulangan Faktor Skala (ppm)	≤100	Suhu tetap
Waktu Mulai (dtk)	≤2
Waktu Siaga (dtk)	≤30
Penyimpangan Bias (10 dtk, 1σ, °/jam)	≤0,5	Suhu tetap
Pengulangan Penyimpangan Bias (1σ, °/jam)	≤0,5
Penyimpangan Bias (10 dtk, 1σ, °/jam)	≤1	Suhu penuh
Langkah Acak (°/√h)	≤0,1
Sudut Ketidaksejajaran Poros Input (′)	≤20	Rentang suhu penuh
Ambang Batas (°/jam)	≤0,5
Resolusi	≤0,5
Sensitivitas Magnetik Bias (°/jam/GS)	＜0,5
Lebar Pita (Hz)	≥200	Jaminan desain
Waktu Tunda Output (μs)	≤1000

Spesifikasi Kelistrikan

Catu Daya: +5V ±5%

Riak (RMS): ≤50mV

Arus: >3,00A (mulai), >1,00A (bekerja)

Konsumsi Daya: <5W (bekerja pada suhu ruangan), <8W (suhu penuh), ≤10W (mulai)

Antarmuka Mekanis

Empat sekrup M3 di sisi pemasangan untuk instalasi yang aman.

Antarmuka Koneksi Kelistrikan

Model J30J-25ZKP3 Konektor Pinout:

Nomor Seri	Sinyal	Nomor Kontak	Fungsi
1	+5V	1,2	Catu daya giroskop
2	GND	3,15	Ground
3	TX+	10,22	RS422 TX
4	TX-	11,23	RS422 TX
5	TR+	12,24	RS422 RX
6	TR-	13,25	RS422 RX

Keakuratan Tinggi Tiga Axis Fiber Optic Gyroscope dengan 0,5 ° / jam Bias Drift dan Desain Compact 1

Keakuratan Tinggi Tiga Axis Fiber Optic Gyroscope dengan 0,5 ° / jam Bias Drift dan Desain Compact 2

Keakuratan Tinggi Tiga Axis Fiber Optic Gyroscope dengan 0,5 ° / jam Bias Drift dan Desain Compact 3
