Detail produk:
|
| Rentang Dinamis: | ≥ ± 400 °/s | Bias dalam-lari: | ＜ 2 °/jam |
|---|---|---|---|
| Akurasi （10 detik）: | 0,5 °/jam ~ 0,2 °/jam | ARW （Jalan acak Angular: | ＜ 0,03 °/√hr, 1σ |
| Pemutaran Getaran: | 20 ~ 2000Hz, 6.06g | Bandwidth: | ＞ 200Hz |
| Berat badan: | ≤160g | Dimensi: | 50mm × 50mm × 30mm |
| Menyoroti: | Giroskop Serat Optik Tingkat Kontrol,Giroskop Serat Optik Berkinerja Tinggi |
||

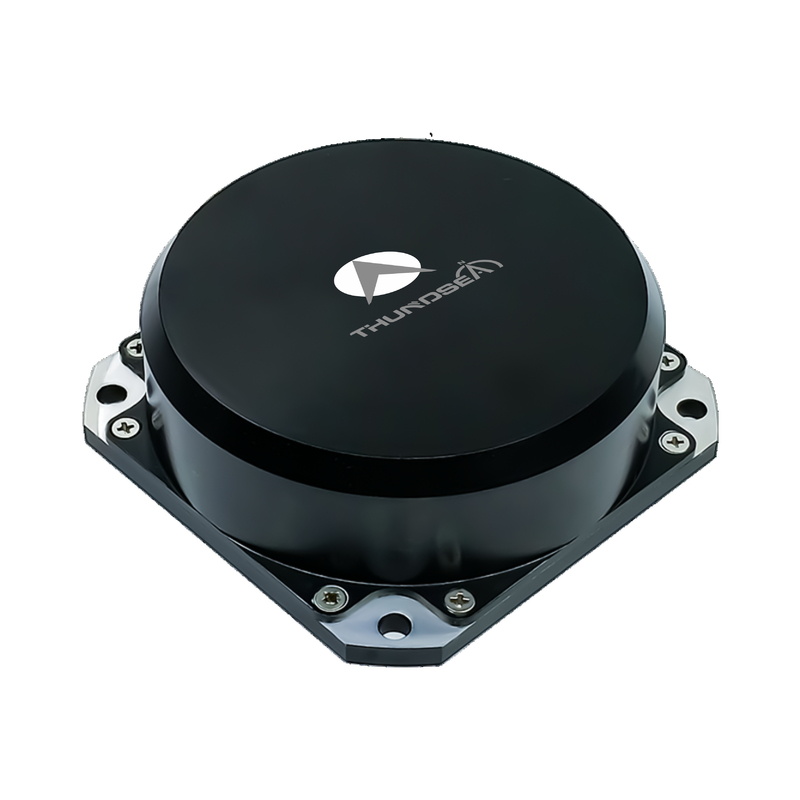

Gyroscope Serat Optik Tingkat Kontrol TDFG50S
1 Pambuka
Giroskop serat optik adalah semacam sensor kecepatan sudut berdasarkan efek Saganek optik, mengadopsi teknologi deteksi loop tertutup digital berkinerja tinggi secara internal,yang dapat mengeluarkan informasi kecepatan sudut pembawa di atas 4KHz secara real time melalui port serialSeri produk ini dapat dibagi menjadi satu sumbu, dua sumbu dan tHree- gyroscopes serat optik sumbu, di antaranya dua sumbu dan tHree-axis fiber optic gyroscopes dapat secara sinkron mendeteksi informasi kecepatan sudut dari beberapa sumbu orthogonal pembawa melalui teknologi sumber cahaya bersama dan sirkuit solver.
2Aplikasi
Hal ini cocok untuk peralatan stabilisasi dan kontrol untuk senjata berpandu, kontrol sikap, torpedo, rudal taktis, dan peralatan industri menengah dan kelas atas.
3Karakteristik
Ukuran kecil, berat ringan dan desain fleksibel;
Desain keadaan padat tanpa bagian yang bergerak;
Instant on, output digital untuk koneksi mudah ke komputer.
Kebisingan rendah, konsumsi daya rendah, biaya rendah;
Keandalan tinggi dan umur panjang.
4 Parameter utama
|
Kinerja |
Jangkauan Dinamis |
≥± 400°/s |
|
Bias dalam menjalankan |
< 2°/h |
|
|
Keakuratan ((10sec) |
0.5°/h ~ 0,2°/h |
|
|
ARW(Langkah acak sudut |
< 0,03°/√hr,1σ |
|
|
Pemeriksaan getaran |
20~2000Hz,6.06g |
|
|
Bandwidth |
>200Hz |
|
|
Antarmuka Listrik |
Menghidupkan waktu |
10s |
|
Format sinyal output |
RS-422 |
|
|
Dibangun dalam pengujian diri |
... |
|
|
Tingkat pembaruan sinyal output |
500Hz ~ 4000Hz |
|
|
Tingkat baud sinyal output |
115200bps ~ 921600bps |
|
|
Suhu operasi |
- 40°C ~ + 70°C |
|
|
Suhu penyimpanan |
- 55°C ~ + 85°C |
|
|
Spesifikasi Fisik |
Sumber daya listrik |
5V |
|
Konektor |
J30J-15TJL |
|
|
Pkonsumsi |
≤3W |
|
|
MTBF (per MIL-HDBK-217-F) |
> 150.000 jam |
|
|
Berat badan |
≤160 g |
|
|
Dimensi |
50mm × 50mm × 30mm |
