Detail produk:
|
| Rentang Dinamis: | ≥ ± 400 °/s | Bias dalam-lari: | ＜ 1 °/jam |
|---|---|---|---|
| Akurasi （10 detik）: | 0,05 °/jam ~ 0,03 °/jam | ARW （Jalan acak Angular: | ＜ 0,005 °/√hr, 1σ |
| Pemutaran Getaran: | 20 ~ 2000Hz, 6.06g | Bandwidth: | ＞ 200Hz |
| Berat badan: | ≤300g | Dimensi: | 70mm × 70mm × 30mm |
| Menyoroti: | Kompak Fiber Optic Gyroscope,Giroskop Serat Optik Tingkat Kontrol |
||

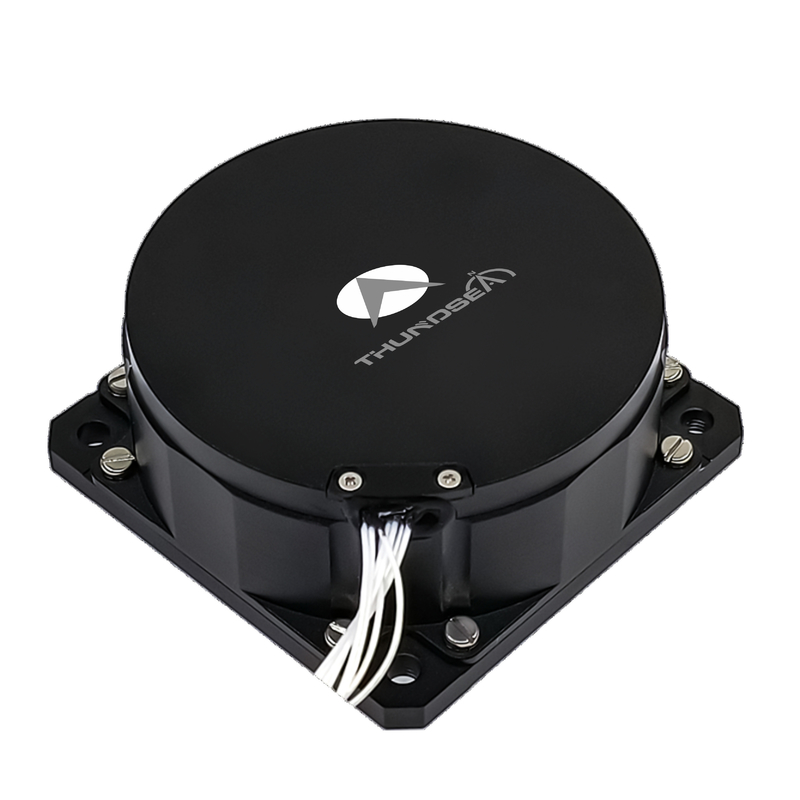

Tingkat Kontrol TDFG70S Giroskop Serat Optik
1 Pambuka
Fiber optic gyroscope (FOG) adalah perangkat penginderaan kecepatan sudut yang beroperasi pada efek Sagnac dalam sistem optik.Hal ini memberikan pengukuran kecepatan sudut real-time dari platform bergerak melalui antarmuka seri kecepatan tinggi dengan tingkat pengambilan sampel melebihi 4 kHz. Tersedia dalam konfigurasi sumbu tunggal, dua sumbu, dan tiga sumbu, lini produk ini memungkinkan sinkronisasi multi-sumbu untuk analisis gerak dinamis.Varian dua dan tiga sumbu mencapai deteksi sumbu orthogonal secara bersamaan melalui desain terintegrasi yang menampilkan komponen optik bersama dan unit pemrosesan elektronik, memastikan koherensi pengukuran yang tepat di semua sumbu.
2Aplikasi
Ini cocok untuk peralatan stabilisasi dan kontrol untuk senjata terarah,rudal taktis,torpedo,kontrol sikap,dan peralatan industri kelas menengah dan tinggi.
3Karakteristik
Desain keadaan padat tanpa bagian yang bergerak;
Instant on, output digital untuk koneksi mudah ke komputer;
Ukuran kecil, berat ringan dan desain fleksibel;
Kebisingan rendah, konsumsi daya rendah, biaya rendah;
Keandalan tinggi dan umur panjang.
4 Parameter utama
|
Kinerja |
Jangkauan Dinamis |
≥± 400°/s |
|
Bias dalam menjalankan |
<1°/jam |
|
|
Keakuratan(10detik) |
00,05°/h ~ 0,03°/h |
|
|
ARW(Jalan acak sudut |
<0.005°/√hr,1σ |
|
|
Pemeriksaan getaran |
20~2000Hz,6.06g |
|
|
Bandwidth |
>200Hz |
|
|
Antarmuka Listrik |
Menghidupkan waktu |
10s |
|
Format sinyal output |
RS-422 |
|
|
Dibangun dalam pengujian diri |
... |
|
|
Tingkat pembaruan sinyal output |
500Hz ~ 4000Hz |
|
|
Tingkat baud sinyal output |
115200bps ~ 921600bps |
|
|
Suhu operasi |
- 40°C ~ + 70°C |
|
|
Suhu penyimpanan |
- 55°C ~ + 85°C |
|
|
Spesifikasi Fisik |
Sumber daya listrik |
5V |
|
Konektor |
J30J-15TJL |
|
|
Konsumsi daya |
≤3W |
|
|
MTBF (per MIL-HDBK-217-F) |
>150000 jam |
|
|
Berat badan |
≤ 300 g |
|
|
Dimensi |
70mm × 70mm × 30mm |
