Detail produk:
|
| Rentang Dinamis: | ≥ ± 400 °/s | Bias dalam-lari: | ＜ 2 °/jam |
|---|---|---|---|
| Akurasi （10 detik）: | 1 °/jam ~ 0,5 °/jam | ARW （Jalan acak Angular: | ＜ 0,04 °/√hr, 1σ |
| Pemutaran Getaran: | 20 ~ 2000Hz, 6.06g | Bandwidth: | ＞ 200Hz |
| Berat badan: | ≤260g | Dimensi: | 60mm × 68mm × 47mm |
| Menyoroti: | Giroskop Serat Optik Tingkat Kontrol,Gyroscope Serat Optik Pemindaian Getaran |
||

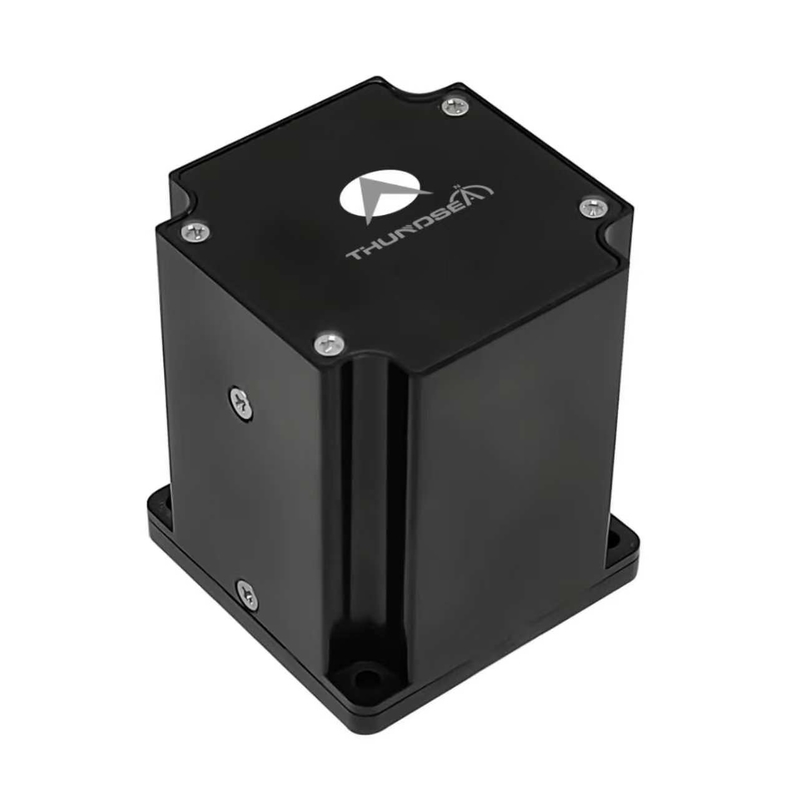

Tingkat Kontrol TDFG60D Giroskop Serat Optik
1 Pambuka
Giroskop serat optik adalah semacam sensor kecepatan sudut berdasarkan efek Saganek optik, mengadopsi teknologi deteksi loop tertutup digital berkinerja tinggi secara internal,yang dapat mengeluarkan informasi kecepatan sudut pembawa di atas 4KHz secara real time melalui port serialSeri produk ini dapat dibagi menjadi satu sumbu, dua sumbu dan tHree- gyroscopes serat optik sumbu, di antaranya dua sumbu dan tHree-axis fiber optic gyroscopes dapat secara sinkron mendeteksi informasi kecepatan sudut dari beberapa sumbu orthogonal pembawa melalui teknologi sumber cahaya bersama dan sirkuit solver.
2Aplikasi
Teknologi sensing canggih ini menemukan aplikasi dalam sistem stabilisasi presisi untuk amunisi yang dipandu, platform navigasi torpedo, arsitektur panduan rudal,dan mekanisme kontrol sikap di ruang angkasa, serta persyaratan pengukuran gerak presisi tinggi dalam sistem otomatisasi industri dan robotika.
3Karakteristik
Desain keadaan padat tanpa bagian yang bergerak;
Instant on, output digital untuk koneksi mudah ke komputer.
Kebisingan rendah, konsumsi daya rendah, biaya rendah;
Ukuran kecil, berat ringan dan desain fleksibel;
Keandalan tinggi dan umur panjang.
4 Parameter utama
|
Kinerja |
Jangkauan Dinamis |
≥± 400°/s |
|
Bias dalam menjalankan |
<2°/jam |
|
|
Keakuratan(10detik) |
1°/h ~ 0,5°/h |
|
|
ARW(Jalan acak sudut |
<00,04°/√hr,1σ |
|
|
Pemeriksaan getaran |
20~2000Hz,6.06g |
|
|
Bandwidth |
>200Hz |
|
|
Antarmuka Listrik |
Menghidupkan waktu |
10s |
|
Format sinyal output |
RS-422 |
|
|
Dibangun dalam pengujian diri |
... |
|
|
Tingkat pembaruan sinyal output |
500Hz ~ 4000Hz |
|
|
Tingkat baud sinyal output |
230400bps ~ 921600bps |
|
|
Suhu operasi |
- 40°C ~ + 70°C |
|
|
Suhu penyimpanan |
- 55°C ~ + 85°C |
|
|
Spesifikasi Fisik |
Sumber daya listrik |
5V |
|
Konektor |
J30J-9ZKP |
|
|
Pkonsumsi |
≤5W |
|
|
MTBF (per MIL-HDBK-217-F) |
>120000 jam |
|
|
Berat badan |
≤260 g |
|
|
Dimensi |
60mm × 68mm × 47mm |
