Detail produk:
|
| Rentang Dinamis: | ≥ ± 400 °/s | Akurasi （10 detik）: | 0,5 °/jam ~ 0,2 °/jam |
|---|---|---|---|
| Bias dalam-lari: | ＜ 1 °/jam | Pemutaran Getaran: | 20 ~ 2000Hz, 6.06g |
| ARW （Jalan acak Angular: | ＜ 0,02 °/√hr, 1σ | Bandwidth: | ＞ 200Hz |
| Berat badan: | ≤ 500 g | Dimensi: | 70mm × 70mm × 53mm |
| Menyoroti: | Giroskop Serat Optik Tingkat Kontrol,Pengukuran presisi Giroskop Serat Optik |
||

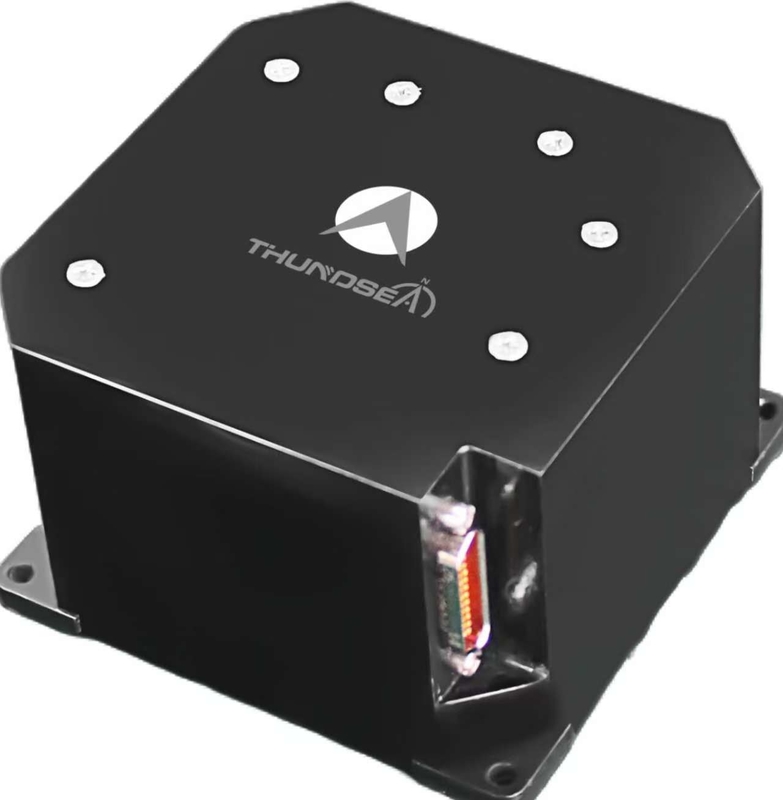

Tingkat Kontrol TDFG70T Giroskop Serat Optik
1 Pambuka
Fiber optic gyroscope (FOG) adalah sensor kecepatan sudut yang memanfaatkan efek optik Sagnac,menggunakan arsitektur loop tertutup sepenuhnya digital canggih untuk mencapai pengukuran kecepatan sudut secara real time pada tingkat pengambilan sampel > 4 kHz melalui komunikasi serial.Lini produk ini terdiri dari konfigurasi sumbu tunggal, dua sumbu, dan triaksial.FOG dual-axis dan triaxial menggunakan sumber cahaya bersama dan sirkuit pengolahan sinyal untuk secara bersamaan mengukur kecepatan sudut di beberapa sumbu orthogonal, memastikan pelacakan gerak multi-sumbu yang disinkronkan untuk aplikasi dinamis tinggi.
2Aplikasi
Hal ini cocok untuk peralatan stabilisasi dan kontrol untuk senjata berpandu, kontrol sikap, torpedo, rudal taktis, dan peralatan industri menengah dan kelas atas.
3Karakteristik
Kebisingan rendah, konsumsi daya rendah, biaya rendah;
Instant on, output digital untuk koneksi mudah ke komputer.
Desain keadaan padat tanpa bagian yang bergerak;
Ukuran kecil, berat ringan dan desain fleksibel;
Keandalan tinggi dan umur panjang.
4 Parameter utama
|
Kinerja |
Jangkauan Dinamis |
≥± 400°/s |
|
Bias dalam menjalankan |
<1°/jam |
|
|
Keakuratan ((10sec) |
0.5°/h ~ 0,2°/h |
|
|
ARW(Langkah acak sudut |
<0.02°/√hr,1σ |
|
|
Pemeriksaan getaran |
20~2000Hz,6.06g |
|
|
Bandwidth |
>200Hz |
|
|
Antarmuka Listrik |
Menghidupkan waktu |
10s |
|
Format sinyal output |
RS-422 |
|
|
Dibangun dalam pengujian diri |
... |
|
|
Tingkat pembaruan sinyal output |
500Hz ~ 2000Hz |
|
|
Tingkat baud sinyal output |
230400bps ~ 921600bps |
|
|
Suhu operasi |
- 40°C ~ + 70°C |
|
|
Suhu penyimpanan |
- 55°C ~ + 85°C |
|
|
Spesifikasi Fisik |
Sumber daya listrik |
5V |
|
Konektor |
J30J-9ZKP |
|
|
Konsumsi daya |
≤5W |
|
|
MTBF (per MIL-HDBK-217-F) |
>100000 jam |
|
|
Berat badan |
≤ 500 g |
|
|
Dimensi |
70mm × 70mm × 53mm |
