Detail produk:
|
| Rentang Dinamis: | ≥ ± 400 °/s | Bias dalam-lari: | ＜ 1 °/jam |
|---|---|---|---|
| Akurasi （100 detik）: | 0,01 °/jam ~ 0,003 °/jam | ARW （Jalan acak Angular: | ＜ 0,0015 °/√hr, 1σ |
| Pemutaran Getaran: | 20 ~ 500Hz, 5.3g | Bandwidth: | ＞ 200Hz |
| Berat badan: | ≤560g | Dimensi: | 98mm × 98mm × 35mm |
| Menyoroti: | Gyro optik serat yang sangat akurat,Giroskop Serat Optik Tingkat Navigasi,Giroskop Serat Optik yang Sangat Tepat |
||

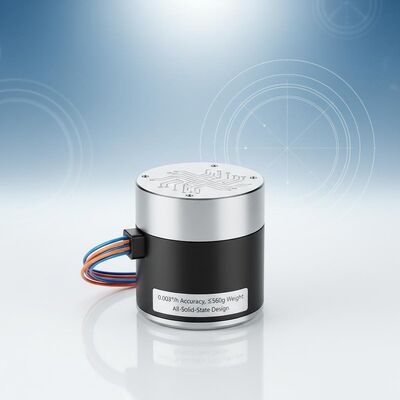

Tingkat Navigasi TDFG98S Giroskop Serat Optik
1 Pambuka
Fiber optic gyroscope (FOG) adalah sensor kecepatan sudut yang beroperasi pada efek Sagnac optik. dilengkapi dengan teknologi deteksi loop tertutup digital berkinerja tinggi,Ini output data kecepatan sudut real-time dari pembawa melalui komunikasi serial Untuk sistem navigasi inersia, baik tiga FOG tegak lurus satu sumbu presisi tinggi atau konfigurasi FOG tiga sumbu terintegrasi berfungsi sebagai unit penginderaan inti.Konfigurasi ini memungkinkan pengukuran akurat informasi kecepatan sudut dalam tiga arah orthogonal relatif terhadap ruang inersia .
2Aplikasi
Ini cocok untuk peralatan navigasi inersia dan peralatan referensi sikap di bidang senjata dipandu, pesawat terbang, kendaraan, kapal, kapal selam,deteksi orbit dan industri menengah dan tinggi.
3Karakteristik
Keakuratan tinggi, stabilitas yang lebih baik, desain yang fleksibel;
Desain keadaan padat tanpa bagian yang bergerak;
Waktu memulai yang sangat singkat dan output digital untuk integrasi mudah ke dalam sirkuit digital.
Kebisingan rendah, konsumsi daya rendah, biaya rendah;
Keandalan tinggi dan umur panjang
4 Parameter utama
|
Jangkauan Dinamis |
≥± 400°/s |
|
Bias dalam menjalankan |
< 1°/h |
|
Keakuratan(100detik) |
00,01°/h ~ 0,003°/h |
|
ARW(Jalan acak sudut |
<0.0015°/√hr,1σ |
|
Pemeriksaan getaran |
20~500Hz,5.3g |
|
Bandwidth |
>200Hz |
|
Menghidupkan waktu |
Tahun 30-an |
|
Format sinyal output |
RS-422 |
|
Dibangun dalam pengujian diri |
... |
|
Tingkat pembaruan sinyal output |
500Hz ~ 4000Hz |
|
Tingkat baud sinyal output |
115200bps ~ 921600bps |
|
Suhu operasi |
- 40°C ~ + 70°C |
|
Suhu penyimpanan |
- 55°C ~ + 85°C |
|
Sumber daya listrik |
5V |
|
Konektor (9 pin) |
J30JZ/XN9TJCAL01 |
|
Konsumsi daya |
≤3w |
|
MTBF (per MIL-HDBK-217-F) |
> 150.000 jam |
|
Berat badan |
≤560g |
|
Dimensi |
98mm × 98mm × 35mm |
