Detail produk:
|
| Rentang Dinamis: | ≥ ± 400 °/s | Bias dalam-lari: | ＜ 1 °/jam |
|---|---|---|---|
| Akurasi （100 detik）: | 0,03 °/jam ~ 0,01 °/jam | ARW （Jalan acak Angular: | ＜ 0,005 °/√hr, 1σ |
| Pemutaran Getaran: | 20 ~ 2000Hz, 6.06g | Bandwidth: | ＞ 200Hz |
| Berat badan: | ≤300g | Dimensi: | 70mm × 70mm × 32mm |
| Menyoroti: | giroskop serat optik kabut,Giroskop serat optik tingkat navigasi kabut |
||

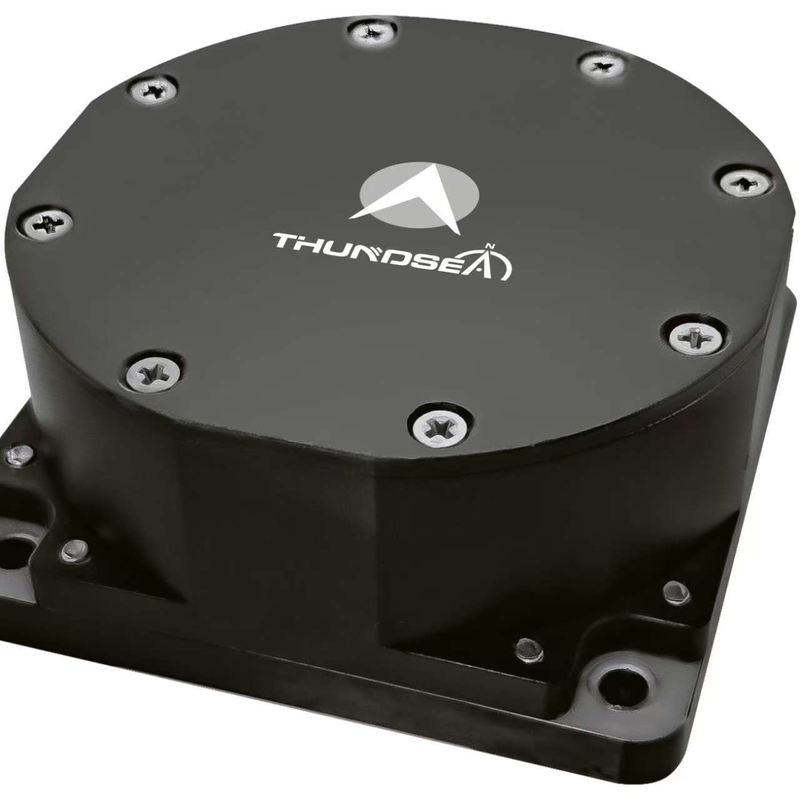

Giroskop Serat Optik Tingkat Navigasi TDFG70S
1 Pambuka
Fiber optic gyroscope adalah sejenis sensor kecepatan sudut berdasarkan efek Sagnac optik, internal kinerja tinggi semua digital teknologi deteksi loop tertutup,informasi kecepatan sudut pembawa real-time dapat dikeluarkan melalui port serialTiga single-axis high-precision fiber-optic gyroscopes atau three-axis integrated fiber-optic gyroscopes dapat digunakan sebagai sensor inti dari solusi navigasi inersia,pembawa sensitif relatif terhadap ruang inersia dalam tiga arah orthogonal dari informasi kecepatan sudut.
2Aplikasi
Teknologi canggih ini cocok untuk integrasi ke dalam sistem navigasi inersia dan platform referensi sikap di berbagai aplikasi termasuk amunisi dipandu, kendaraan aerospace,sistem transportasi darat, kapal laut, kendaraan selam, peralatan deteksi orbit, dan solusi otomatisasi industri tingkat menengah hingga tinggi.
3Karakteristik
Desain keadaan padat tanpa bagian yang bergerak;
Keakuratan tinggi, stabilitas yang lebih baik, desain yang fleksibel;
Waktu memulai yang sangat singkat dan output digital untuk integrasi mudah ke dalam sirkuit digital.
Keandalan tinggi dan umur panjang
Kebisingan rendah, konsumsi daya rendah, biaya rendah;
4 Parameter utama
|
Jangkauan Dinamis |
≥± 400°/s |
|
Bias dalam menjalankan |
< 1°/h |
|
Keakuratan(100detik) |
00,03°/jam ~ 0,01°/jam |
|
ARW(Jalan acak sudut |
<0.005°/√hr,1σ |
|
Pemeriksaan getaran |
20~2000Hz,6.06g |
|
Bandwidth |
>200Hz |
|
Menghidupkan waktu |
Tahun 30-an |
|
Format sinyal output |
RS-422 |
|
Dibangun dalam pengujian diri |
... |
|
Tingkat pembaruan sinyal output |
500Hz ~ 4000Hz |
|
Tingkat baud sinyal output |
115200bps ~ 921600bps |
|
Suhu operasi |
- 40°C ~ + 70°C |
|
Suhu penyimpanan |
- 55°C ~ + 85°C |
|
Sumber daya listrik |
5V |
|
Konektor (9 pin) |
J30JZ/XN9TJCAL01 |
|
Konsumsi daya |
≤3w |
|
MTBF (per MIL-HDBK-217-F) |
> 150.000 jam |
|
Berat badan |
≤ 300 g |
|
Dimensi |
70mm × 70mm × 32mm |
