Detail produk:
|
| Rentang Dinamis: | ≥ ± 400 °/s | Bias dalam-lari: | ＜ 1 °/jam |
|---|---|---|---|
| Akurasi （100 detik）: | 0,003 °/jam ~ 0,001 °/jam | ARW （Jalan acak Angular: | ＜ 0,0006 °/√hr, 1σ |
| Pemutaran Getaran: | 20 ~ 500Hz, 3.2g | Bandwidth: | ＞ 200Hz |
| Berat badan: | ≤1500g | Dimensi: | 60mm×60mm×28mm |
| Menyoroti: | Giroskop serat optik kabut canggih,Giroskop Serat Optik Navigasi Lanjutan,Giroskop Serat Optik Keakuratan Tinggi |
||

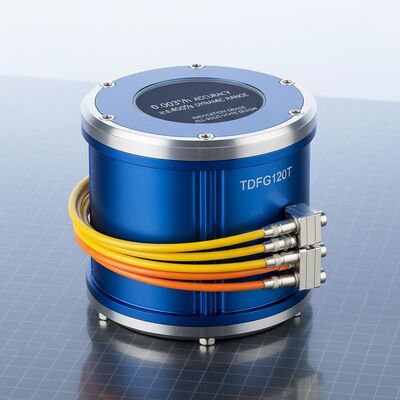

Giroskop Serat Optik Tingkat Navigasi TDFG120T
1 Pambuka
Fiber optic gyroscope (FOG) adalah sensor kecepatan sudut yang beroperasi pada efek Sagnac optik. dilengkapi dengan teknologi deteksi loop tertutup digital berkinerja tinggi,Ini output data kecepatan sudut real-time dari pembawa melalui komunikasi serial Untuk sistem navigasi inersia, baik tiga FOG tegak lurus satu sumbu presisi tinggi atau konfigurasi FOG tiga sumbu terintegrasi berfungsi sebagai unit penginderaan inti.Konfigurasi ini memungkinkan pengukuran akurat informasi kecepatan sudut dalam tiga arah orthogonal relatif terhadap ruang inersia .
2Aplikasi
Sistem ini berlaku untuk navigasi inersia dan sistem referensi sikap di berbagai domain, termasuk amunisi terpandu, pesawat terbang, kendaraan darat, kapal laut / kapal selam,Platform deteksi orbit., dan aplikasi industri kelas menengah ke atas.
3Karakteristik
Desain keadaan padat tanpa bagian yang bergerak;
Waktu memulai yang sangat singkat dan output digital untuk integrasi mudah ke dalam sirkuit digital.
Keakuratan tinggi, stabilitas yang lebih baik, desain yang fleksibel;
Keandalan tinggi dan umur panjang.
Kebisingan rendah, konsumsi daya rendah, biaya rendah;
4 Parameter utama
|
Jangkauan Dinamis |
≥± 400°/s |
|
Bias dalam menjalankan |
< 1°/h |
|
Keakuratan(100detik) |
00,003°/jam ~ 0,001°/jam |
|
ARW(Jalan acak sudut |
<0.0006°/√hr,1σ |
|
Pemeriksaan getaran |
20~500Hz,3.2g |
|
Bandwidth |
>200Hz |
|
Menghidupkan waktu |
Tahun 30-an |
|
Format sinyal output |
RS-422 |
|
Dibangun dalam pengujian diri |
... |
|
Tingkat pembaruan sinyal output |
500Hz ~ 4000Hz |
|
Tingkat baud sinyal output |
115200bps ~ 921600bps |
|
Suhu operasi |
- 40°C ~ + 70°C |
|
Suhu penyimpanan |
- 55°C ~ + 85°C |
|
Sumber daya listrik |
5V |
|
Konektor (9 pin) |
J30JZ/XN9TJCAL01 |
|
Konsumsi daya |
≤4,5w |
|
MTBF (per MIL-HDBK-217-F) |
>100000 jam |
|
Berat badan |
≤1500 g |
|
Dimensi |
Φ117mm × 24mm |
|
60mm × 60mm × 28mm |
