Detail produk:
|
| Rentang Dinamis: | ≥ ± 400 °/s | Bias dalam-lari: | ＜ 1 °/jam |
|---|---|---|---|
| Akurasi （100 detik）: | 0,005 °/jam ~ 0,003 °/jam | ARW （Jalan acak Angular: | ＜ 0,0008 °/√hr, 1σ |
| Pemutaran Getaran: | 20 ~ 2000Hz, 6.06g | Bandwidth: | ＞ 200Hz |
| Berat badan: | ≤1200 gram | Dimensi: | 60mm×60mm×28mm |
| Menyoroti: | Giroskop Serat Optik Tingkat Navigasi,Giroskop serat tingkat Navigasi presisi |
||

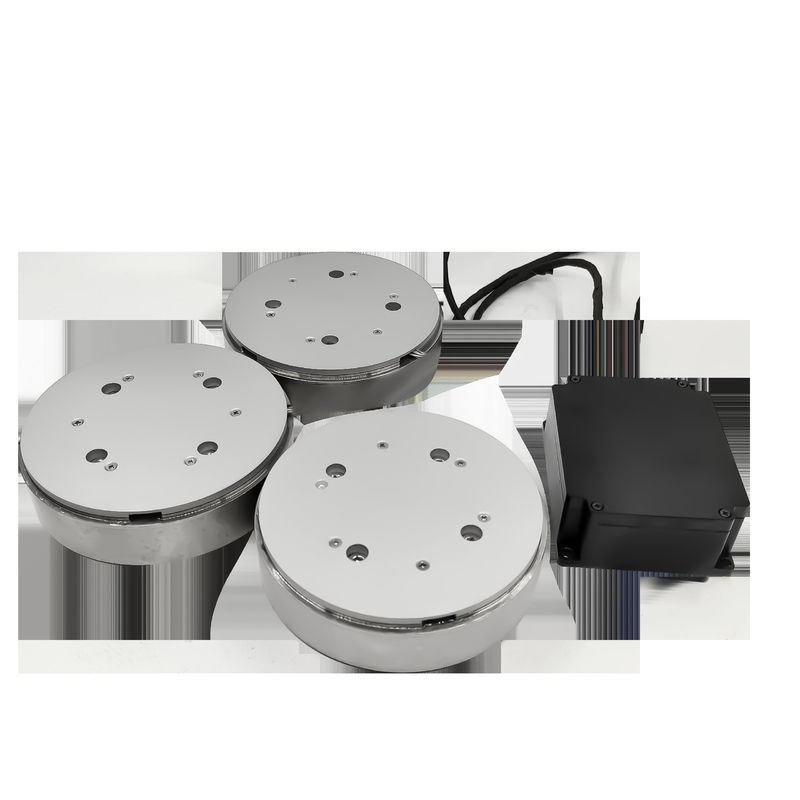

Tingkat Navigasi TDFG98T Giroskop Serat Optik
1 Pambuka
Giroskop serat optik (FOG) berfungsi sebagai sensor kecepatan sudut menggunakan efek Sagnac optik.Arsitektur kontrol seluk tertutup digitalnya memungkinkan transmisi data kecepatan sudut pembawa secara real-time melalui antarmuka komunikasi serial.. Dalam sistem navigasi inersia, tiga FOG tegak lurus satu sumbu dengan presisi tinggi atau konfigurasi FOG triaksial terintegrasi tunggal berfungsi sebagai komponen penginderaan inti,mendeteksi parameter kecepatan sudut platform bergerak sepanjang tiga sumbu saling tegak lurus relatif ruang inersia .
2Aplikasi
Ini cocok untuk peralatan navigasi inersia dan peralatan referensi sikap di bidang senjata dipandu, pesawat terbang, kendaraan, kapal, kapal selam,deteksi orbit dan industri menengah dan tinggi.
3Karakteristik
Keandalan tinggi dan umur panjang
Kebisingan rendah, konsumsi daya rendah, biaya rendah;
Waktu memulai yang sangat singkat dan output digital untuk integrasi mudah ke dalam sirkuit digital.
Desain keadaan padat tanpa bagian yang bergerak;
Keakuratan tinggi, stabilitas yang lebih baik, desain yang fleksibel;
4 Parameter utama
|
Jangkauan Dinamis |
≥± 400°/s |
|
Bias dalam menjalankan |
< 1°/h |
|
Keakuratan(100detik) |
00,005°/jam ~ 0,003°/jam |
|
ARW(Jalan acak sudut |
<0.0008°/√hr,1σ |
|
Pemeriksaan getaran |
20~2000Hz,6.06g |
|
Bandwidth |
>200Hz |
|
Menghidupkan waktu |
10s |
|
Format sinyal output |
RS-422 |
|
Dibangun dalam pengujian diri |
... |
|
Tingkat pembaruan sinyal output |
500Hz ~ 4000Hz |
|
Tingkat baud sinyal output |
230400bps ~ 921600bps |
|
Suhu operasi |
- 40°C ~ + 70°C |
|
Suhu penyimpanan |
- 55°C ~ + 85°C |
|
Sumber daya listrik |
5V |
|
Konektor (9 pin) |
J30JZ/XN9TJCAL01 |
|
Konsumsi daya |
≤4,5w |
|
MTBF (per MIL-HDBK-217-F) |
>100000 jam |
|
Berat badan |
≤ 1200 g |
|
Dimensi |
Φ98mm × 26mm |
|
60mm × 60mm × 28mm |
