Detail produk:
|
| Rentang Dinamis: | ≥ ± 400 °/s | Bias dalam-lari: | ＜ 1 °/jam |
|---|---|---|---|
| ARW （Jalan acak Angular: | ＜ 0,003 °/√hr, 1σ | Pemutaran Getaran: | 20 ~ 2000Hz, 6.06g |
| Akurasi （100 detik）: | 0,01 °/jam ~ 0,005 °/jam | Bandwidth: | ＞ 200Hz |
| Berat badan: | ≤720g | Dimensi: | 60mm×60mm×28mm |
| Menyoroti: | Giroskop Optik Tingkat Navigasi,Kompak Gyroscope Optik |
||

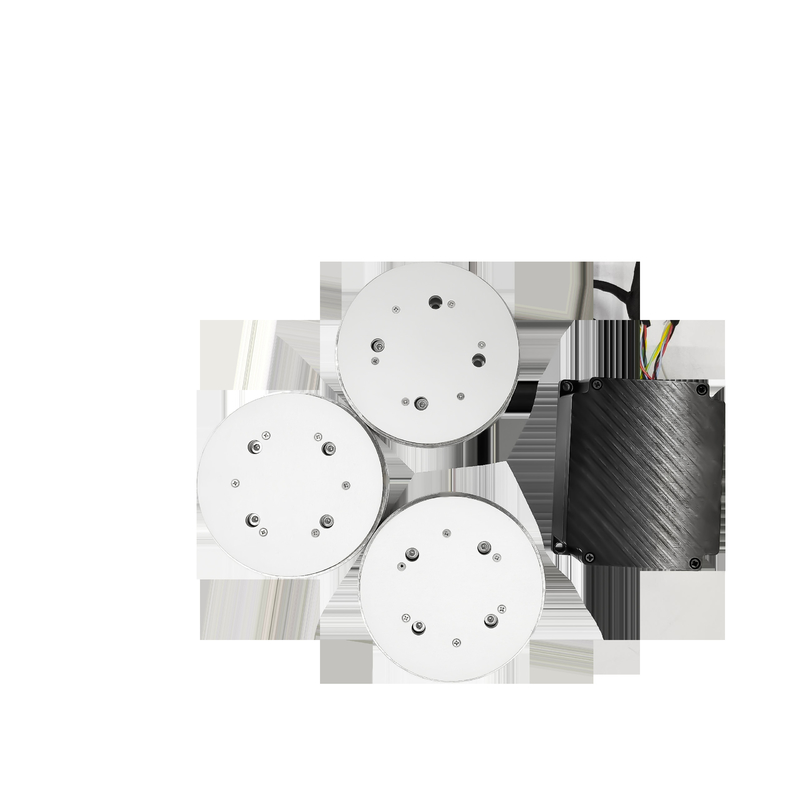

Tingkat Navigasi TDFG70T Giroskop Serat Optik
1 Pambuka
Fiber optic gyroscope (FOG) adalah sensor kecepatan sudut yang beroperasi berdasarkan efek Sagnac optik.Perangkat berkinerja tinggi ini dapat menghasilkan data kecepatan sudut waktu nyata dari pembawa bergerak melalui antarmuka komunikasi serialBaik tiga unit FOG presisi tinggi sumbu tunggal independen atau konfigurasi FOG terintegrasi tiga sumbu kompak dapat berfungsi sebagai komponen sensor inti dalam sistem navigasi inersia.Konfigurasi ini memungkinkan pengukuran akurat informasi kecepatan sudut di sepanjang tiga sumbu orthogonal relatif ruang inersia, membuat mereka penting untuk menangkap parameter gerak rotasi kendaraan di ruang tiga dimensi.
2Aplikasi
Ini cocok untuk peralatan navigasi inersia dan peralatan referensi sikap di bidang senjata dipandu, pesawat terbang, kendaraan, kapal, kapal selam,deteksi orbit dan industri menengah dan tinggi.
3Karakteristik
Kebisingan rendah, konsumsi daya rendah, biaya rendah;
Waktu memulai yang sangat singkat dan output digital untuk integrasi mudah ke dalam sirkuit digital.
Keakuratan tinggi, stabilitas yang lebih baik, desain yang fleksibel;
Desain keadaan padat tanpa bagian yang bergerak;
Keandalan tinggi dan umur panjang
4 Parameter utama
|
Jangkauan Dinamis |
≥± 400°/s |
|
Bias dalam menjalankan |
< 1°/h |
|
Keakuratan(100detik) |
00,01°/h ~ 0,005°/h |
|
ARW(Jalan acak sudut |
<0.003°/√hr,1σ |
|
Pemeriksaan getaran |
20~2000Hz,6.06g |
|
Bandwidth |
>200Hz |
|
Menghidupkan waktu |
10s |
|
Format sinyal output |
RS-422 |
|
Dibangun dalam pengujian diri |
... |
|
Tingkat pembaruan sinyal output |
500Hz ~ 2000Hz |
|
Tingkat baud sinyal output |
230400bps ~ 921600bps |
|
Suhu operasi |
- 40°C ~ + 70°C |
|
Suhu penyimpanan |
- 55°C ~ + 85°C |
|
Sumber daya listrik |
5V |
|
Konektor (9 pin) |
J30JZ/XN9TJCAL01 |
|
Konsumsi daya |
≤4,5w |
|
MTBF (per MIL-HDBK-217-F) |
>100000 jam |
|
Berat badan |
≤ 720 g |
|
Dimensi |
Φ69mm × 23mm |
|
60mm × 60mm × 28mm |
