Detail produk:
|
| Bias rentang dinamis dalam menjalankan: | ≥ ± 400 °/s | Nyalakan Waktu: | 10S |
|---|---|---|---|
| Akurasi （100 detik）: | 0,02 °/jam ~ 0,01 °/jam | Format sinyal keluaran: | RS-422 |
| Berat badan: | ≤550g | Dimensi: | 60mm×60mm×28mm |
| Menyoroti: | Giroskop Serat Optik Tingkat Navigasi,Gyroscope Serat Optik Tiga Poros |
||

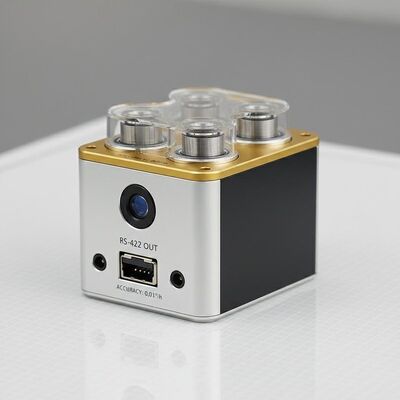

Tingkat Navigasi TDFG60T Fiber Optic Gyroscope
1 Pambuka
Fiber optic gyroscope adalah sejenis sensor kecepatan sudut berdasarkan efek Sagnac optik, internal kinerja tinggi semua digital teknologi deteksi loop tertutup,informasi kecepatan sudut pembawa real-time dapat dikeluarkan melalui port serialTiga single-axis high-precision fiber-optic gyroscopes atau three-axis integrated fiber-optic gyroscopes dapat digunakan sebagai sensor inti dari solusi navigasi inersia,pembawa sensitif relatif terhadap ruang inersia dalam tiga arah orthogonal dari informasi kecepatan sudut.
2Aplikasi
Produk ini berlaku untuk sistem navigasi inersia dan sistem referensi sikap di berbagai domain termasuk amunisi terarah, platform aeroangkasa, kendaraan darat, kapal laut,kendaraan selam, sistem deteksi orbital, dan aplikasi industri kelas menengah hingga tinggi.
3Karakteristik
Kebisingan rendah, konsumsi daya rendah, biaya rendah;
Keakuratan tinggi, stabilitas yang lebih baik, desain yang fleksibel;
Desain keadaan padat tanpa bagian yang bergerak;
Waktu memulai yang sangat singkat dan output digital untuk integrasi mudah ke dalam sirkuit digital.
Keandalan tinggi dan umur panjang
4 Parameter utama
|
Jangkauan Dinamis |
≥± 400°/s |
|
Bias dalam menjalankan |
< 1°/h |
|
Keakuratan(100detik) |
00,02°/jam ~ 0,01°/jam |
|
ARW(Jalan acak sudut |
< 0,005°/√hr,1σ |
|
Pemeriksaan getaran |
20~2000Hz,6.06g |
|
Bandwidth |
> 200Hz |
|
Menghidupkan waktu |
10s |
|
Format sinyal output |
RS-422 |
|
Dibangun dalam pengujian diri |
... |
|
Tingkat pembaruan sinyal output |
500Hz ~ 2000Hz |
|
Tingkat baud sinyal output |
230400bps ~ 921600bps |
|
Suhu operasi |
- 40°C ~ + 70°C |
|
Suhu penyimpanan |
- 55°C ~ + 85°C |
|
Sumber daya listrik |
5V |
|
Konektor (9 pin) |
J30JZ/XN9TJCAL01 |
|
Konsumsi daya |
≤4,5w |
|
MTBF (per MIL-HDBK-217-F) |
>100000 jam |
|
Berat badan |
≤ 550 g |
|
Dimensi |
Φ59mm×20mm |
|
60mm × 60mm × 28mm |
