Detail produk:
|
| Rentang Dinamis: | ≥ ± 400 °/s | Bias dalam-lari: | ＜ 1 °/jam |
|---|---|---|---|
| Akurasi （100 detik）: | 0,04 °/jam ~ 0,02 °/jam | ARW （Jalan acak Angular: | ＜ 0,007 °/√hr, 1σ |
| Pemutaran Getaran: | 20 ~ 2000Hz, 6.06g | Bandwidth: | ＞ 200Hz |
| Berat badan: | ≤ 500 g | Dimensi: | 60mm×60mm×28mm |
| Menyoroti: | Giroskop Serat Optik Tingkat Navigasi,Giroskop Serat Optik Navigasi yang Tepat |
||

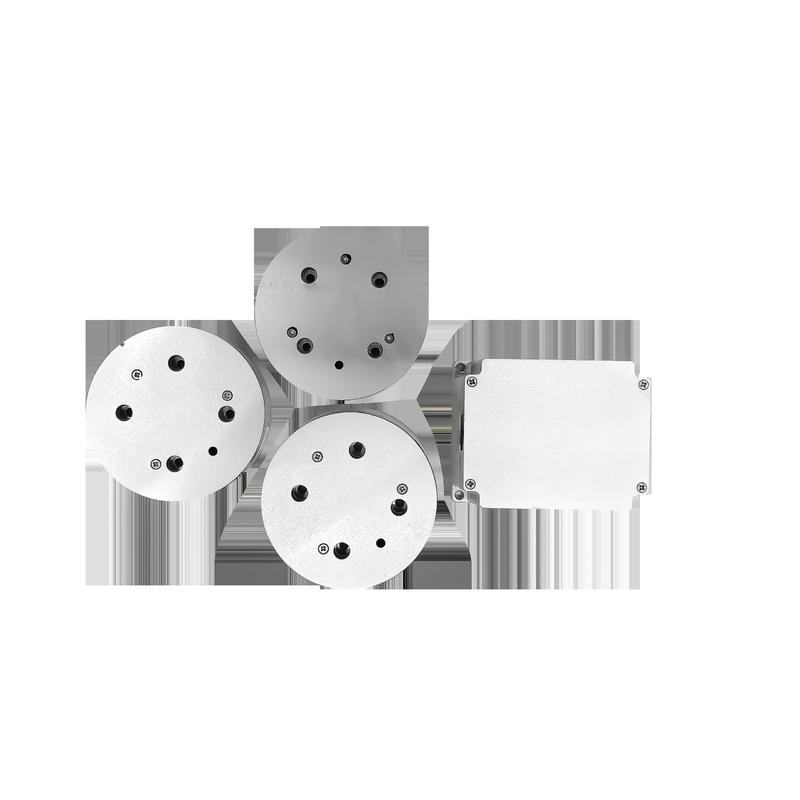

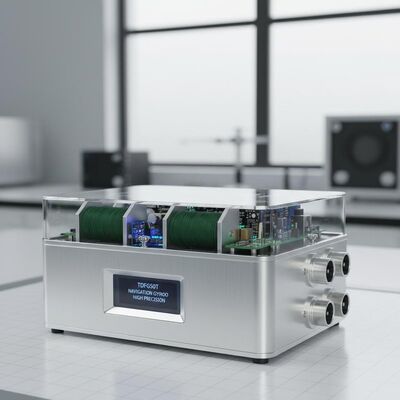

Tingkat Navigasi TDFG50T Giroskop Serat Optik
1 Pambuka
Fiber optic gyroscope (FOG) berfungsi sebagai sensor kecepatan sudut menggunakan efek Sagnac optik.Dilengkapi dengan teknologi deteksi loop tertutup digital canggih,memberikan data kecepatan sudut waktu nyata dari pembawa melalui antarmuka komunikasi serialPerangkat ini berfungsi sebagai komponen inti dalam sistem navigasi inersia, di mana baik tiga FOG presisi tinggi sumbu tunggal independen atau konfigurasi terintegrasi tiga sumbu dapat diimplementasikan.Konfigurasi ini memungkinkan pengukuran yang tepat dari komponen kecepatan sudut di sepanjang tiga sumbu orthogonal relatif ruang inersia .
2Aplikasi
Giroskop serat optik secara luas dapat diterapkan di berbagai bidang, termasuk sistem senjata berpandu, platform aerospace, kendaraan darat, kapal laut, kapal selam,dan sistem deteksi orbitIni berfungsi sebagai komponen penting dalam sistem navigasi inersia (INS) dan sistem referensi sikap (ARS),sementara juga mendukung aplikasi industri kelas menengah ke atas yang membutuhkan sensing gerakan presisi.
3Karakteristik
Keakuratan tinggi, stabilitas yang lebih baik, desain yang fleksibel;
Desain keadaan padat tanpa bagian yang bergerak;
Waktu memulai yang sangat singkat dan output digital untuk integrasi mudah ke dalam sirkuit digital.
Kebisingan rendah, konsumsi daya rendah, biaya rendah;
Keandalan tinggi dan umur panjang
4 Parameter utama
|
Jangkauan Dinamis |
≥± 400°/s |
|
Bias dalam menjalankan |
< 1°/h |
|
Keakuratan(100detik) |
00,04°/h ~ 0,02°/h |
|
ARW(Jalan acak sudut |
< 0,007°/√hr,1σ |
|
Pemeriksaan getaran |
20~2000Hz,6.06g |
|
Bandwidth |
>200Hz |
|
Menghidupkan waktu |
10s |
|
Format sinyal output |
RS-422 |
|
Dibangun dalam pengujian diri |
... |
|
Tingkat pembaruan sinyal output |
500Hz ~ 2000Hz |
|
Tingkat baud sinyal output |
230400bps ~ 921600bps |
|
Suhu operasi |
- 40°C ~ + 70°C |
|
Suhu penyimpanan |
- 55°C ~ + 85°C |
|
Sumber daya listrik |
5V |
|
Konektor (9 pin) |
J30JZ/XN9TJCAL01 |
|
Konsumsi daya |
≤4,5w |
|
MTBF (per MIL-HDBK-217-F) |
>100000 jam |
|
Berat badan |
≤ 500 g |
|
Dimensi |
Φ50mm × 19mm |
|
60mm × 60mm × 28mm |
