Detail produk:
|
| Rentang Dinamis: | ≥ ± 400 °/s | Bias dalam-lari: | ＜ 1 °/jam |
|---|---|---|---|
| Akurasi （100 detik）: | 0,1 °/jam ~ 0,04 °/jam | ARW （Jalan acak Angular: | ＜ 0,03 °/√hr, 1σ |
| Pemutaran Getaran: | 20 ~ 2000Hz, 6.06g | Bandwidth: | ＞ 200Hz |
| Berat badan: | ≤350g | Dimensi: | 60mm×60mm×28mm |
| Menyoroti: | Giroskop Serat Optik Tingkat Navigasi,Giroskop Serat Optik yang Sangat Sensitif |
||

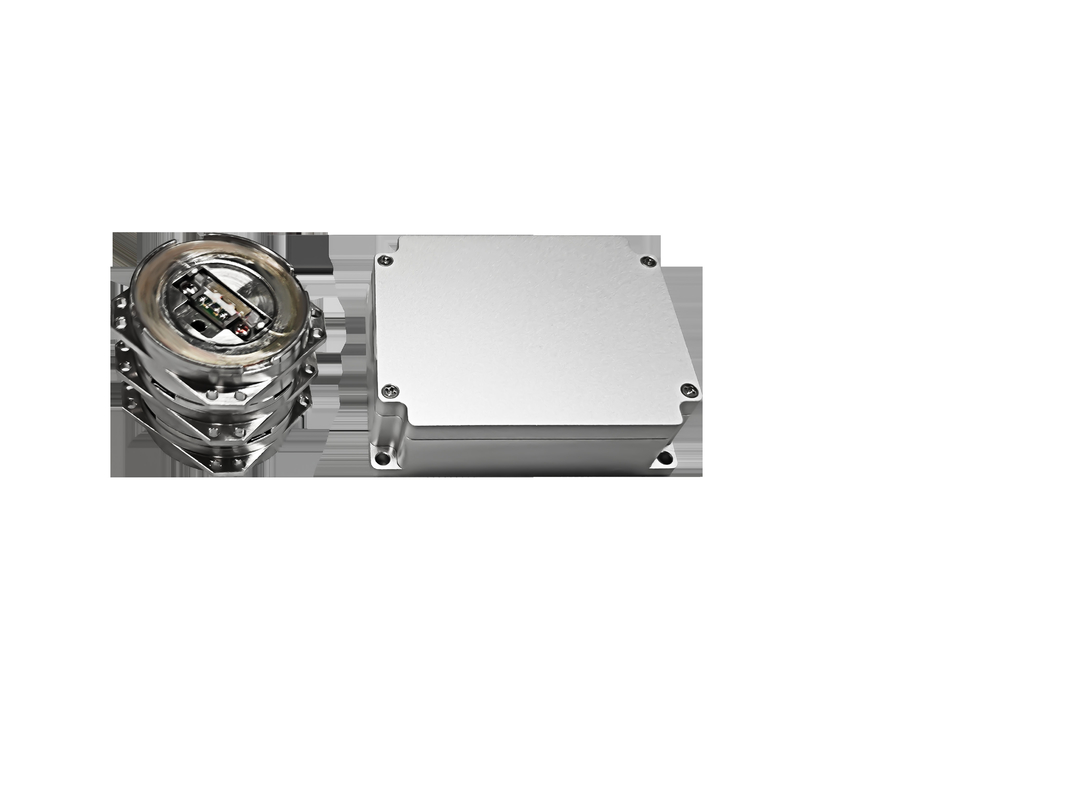

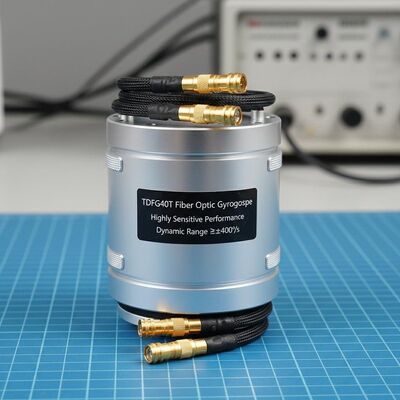

Tingkat Navigasi TDFG40T Giroskop Serat Optik
1 Pambuka
Fiber optic gyroscope adalah sejenis sensor kecepatan sudut berdasarkan efek Sagnac optik, internal kinerja tinggi semua digital teknologi deteksi loop tertutup,informasi kecepatan sudut pembawa real-time dapat dikeluarkan melalui port serialTiga single-axis high-precision fiber-optic gyroscopes atau three-axis integrated fiber-optic gyroscopes dapat digunakan sebagai sensor inti dari solusi navigasi inersia,pembawa sensitif relatif terhadap ruang inersia dalam tiga arah orthogonal dari informasi kecepatan sudut.
2Aplikasi
Giroskop serat optik secara luas dapat diterapkan di berbagai bidang, termasuk sistem senjata berpandu, platform aerospace, kendaraan darat, kapal laut, kapal selam,dan sistem deteksi orbitIni berfungsi sebagai komponen penting dalam sistem navigasi inersia (INS) dan sistem referensi sikap (ARS),sementara juga mendukung aplikasi industri kelas menengah ke atas yang membutuhkan sensing gerakan presisi.
3Karakteristik
Kebisingan rendah, konsumsi daya rendah, biaya rendah;
Waktu memulai yang sangat singkat dan output digital untuk integrasi mudah ke dalam sirkuit digital.
Keakuratan tinggi, stabilitas yang lebih baik, desain yang fleksibel;
Desain keadaan padat tanpa bagian yang bergerak;
Keandalan tinggi dan umur panjang
4 Parameter utama
|
Jangkauan Dinamis |
≥± 400°/s |
|
Bias dalam menjalankan |
< 1°/h |
|
Keakuratan ((100detik) |
0.1°/h ~ 0.04°/h |
|
ARW(Langkah acak sudut |
< 0,03°/√hr,1σ |
|
Pemeriksaan getaran |
20~2000Hz,6.06g |
|
Bandwidth |
> 200Hz |
|
Menghidupkan waktu |
10s |
|
Format sinyal output |
RS-422 |
|
Dibangun dalam pengujian diri |
... |
|
Tingkat pembaruan sinyal output |
500Hz ~ 2000Hz |
|
Tingkat baud sinyal output |
230400bps ~ 921600bps |
|
Suhu operasi |
- 40°C ~ + 70°C |
|
Suhu penyimpanan |
- 55°C ~ + 85°C |
|
Sumber daya listrik |
5V |
|
Konektor (9 pin) |
J30JZ/XN9TJCAL01 |
|
Konsumsi daya |
≤4,5w |
|
MTBF (per MIL-HDBK-217-F) |
>100000 jam |
|
Berat badan |
≤350 g |
|
Dimensi |
42mm × 42mm × 14mm |
|
60mm × 60mm × 28mm |
