Detail produk:
|
| Stabilitas bias (1σ): | 00,004°/jam ~ 0,002°/jam | Pengulangan bias nol (1σ): | 0,002 °/jam ~ 0,001 °/jam |
|---|---|---|---|
| ARW （Jalan acak Angular: | 0,0007 °/√HR ~ 0,0004 °/√HR | Kesalahan faktor skala (1σ): | ≤2PPM |
| Rentang Dinamis: | ≥ ± 400 °/s | Bandwidth: | ＞ 200Hz |
| Berat badan: | 2kg | Dimensi: | 151mm × 126mm × 57mm |
| Menyoroti: | Gyroscope laser cincin presisi tinggi,Ring Laser Gyroscope |
||

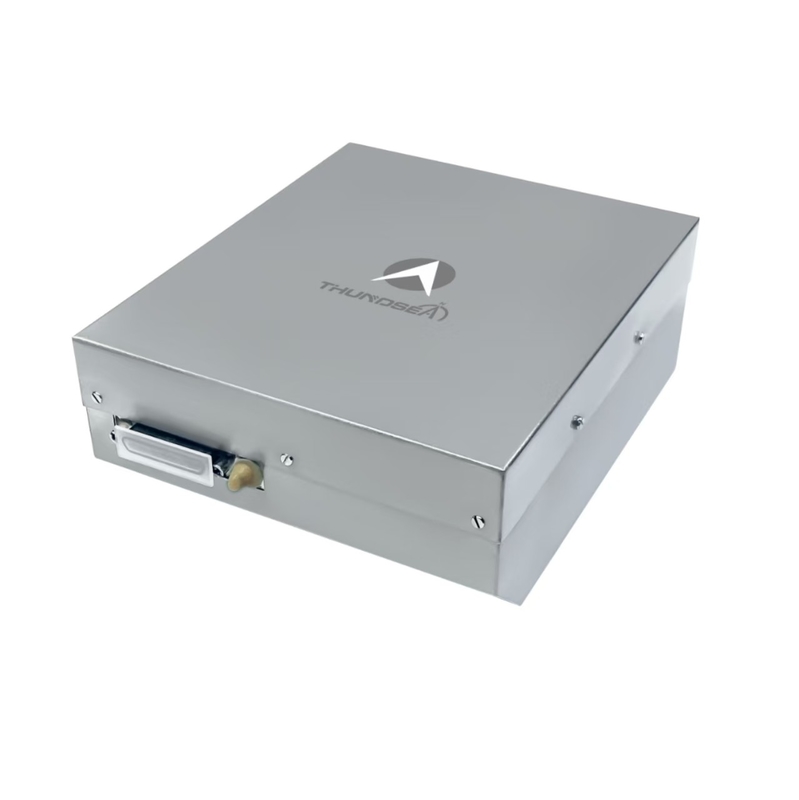

TDLG90S Ring Laser Gyroscope Presisi Tinggi
1 Pambuka
Giroskop laser cincin (RLG) beroperasi pada efek Sagnac sebagai prinsip dasarnya,menggunakan perbedaan fase interferensi antara sinar laser searah jarum jam dan searah jarum jam dalam rongga resonan tertutup untuk mengukur dengan tepat peningkatan sudut pembawa Jenis gyroscope ini menunjukkan tingkat integrasi yang tinggi, keandalan yang luar biasa, kemampuan adaptasi lingkungan yang kuat, dan kinerja operasional yang stabilmenjadikannya sensor inti dalam sistem navigasi inersia presisi tinggi yang banyak digunakan dalam aplikasi domestik dan internasional .
2Aplikasi
"Ditertifikasi untuk integrasi dengan sistem navigasi inersia (INS) dan sistem referensi arah sikap (AHRS) di seluruh platform aeroangkasa (kapal angkasa/pesawat/satelit),Sistem laut (kapal permukaan/kapal selam), dan modul navigasi darat (kendaraan otomotif / militer)".
3Karakteristik
Jalur cahaya dan sirkuit terkapar dalam satu unit, struktur sederhana dan pemasangan mudah;
Ukuran kecil, berat ringan, integrasi yang mudah dan konsumsi daya yang dapat dikontrol
Keandalan tinggi, ketahanan kejut dan getaran, dan kemampuan beradaptasi lingkungan yang kuat;
Bandwidth respon dinamis yang luas, output sinyal digital.
4 Parameter utama
|
Kinerja |
Stabilitas bias (1σ) |
0.004°/h~0,002°/h |
|
Zero bias repeatability (1σ) |
0.002°/h~0,001°/h |
|
|
ARW(Jalan acak sudut |
0.0007°/√hr~0.0004°/√hr |
|
|
Kesalahan faktor skala (1σ) |
≤ 2 ppm |
|
|
Jangkauan Dinamis |
≥±400°/s |
|
|
Bandwidth |
> 200Hz |
|
|
Antarmuka Listrik |
Menghidupkan waktu |
< 5 s |
|
Format sinyal output |
TTL |
|
|
Dibangun dalam pengujian diri |
Ya, aku tahu. |
|
|
Tingkat pembaruan sinyal output |
1Hz |
|
|
Tingkat baud sinyal output |
115200 |
|
|
Kejut getaran |
75g, setengah sinus, 6ms |
|
|
Suhu operasi |
- 40°C ~ + 70°C |
|
|
Suhu penyimpanan |
- 55°C ~ + 85°C |
|
|
Spesifikasi Fisik |
Sumber daya listrik |
± 15V, ± 5V |
|
Konektor (25 pin) |
J30JM-37ZKP36 |
|
|
Konsumsi daya |
≤3W |
|
|
MTBF (per MIL-HDBK-217-F) |
>10000 jam |
|
|
Berat badan |
2kg |
|
|
Dimensi |
151mm × 126mm × 57mm |
