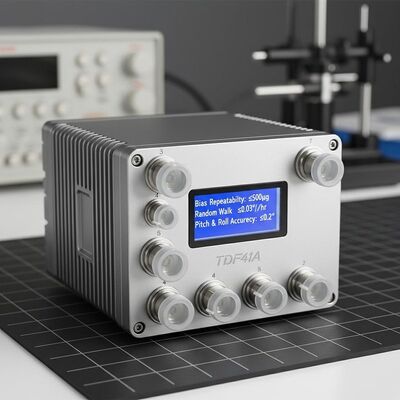

Kualitas Navigasi Penerbangan TDF41A Sistem Navigasi Inersia Optik Gyro di Udara dengan ≤500μg Bias Repeatability, ≤0.03°/√hr Random Walk dan ≤0.2° Pitch & Roll Accuracy pabrik

Navigasi Penerbangan TDF41A Sistem Navigasi Inersia Optik Gyro di Udara dengan ≤500μg Bias Repeatability, ≤0.03°/√hr Random Walk dan ≤0.2° Pitch & Roll Accuracy

Name: Navigasi Penerbangan TDF41A Sistem Navigasi Inersia Optik Gyro di Udara dengan ≤500μg Bias Repeatability, ≤0.03°/√hr Random Walk dan ≤0.2° Pitch & Roll Accuracy
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF41A
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: TDF41A

Tempat Asal: Cina

Sertifikasi: CCS

Jumlah Pesanan Minimum: Satu set

Kemampuan Pasokan: 10 set per bulan

Waktu Pengiriman: 5-8 hari kerja

Ketentuan Pembayaran: L/C,T/T

Kemasan Standar: Kotak karton

TDF41A .pdf

PDF

Ringkasan Produk

Sistem navigasi inersia gyro optik udara TDF41A memberikan akurasi posisi ≤1nm/10 menit, presisi pitch/roll ≤0,2°, dan mendukung fusi multi-sensor. Dengan MTBF 20.000+ jam, jangkauan pengoperasian -40℃~60℃, dan desain ringkas 500g, ideal untuk UAV sayap tetap/sayap putar.

Atribut Kustom Produk

Menyoroti

TDF41A

,

Airborne Optical Gyro Inertial Navigation

,

Navigasi Penerbangan

Pengulangan Bias Bulan:

Dengan Kartu Sim 5G

Akurasi faktor skala bulan:

4g

Pengulangan Bias:

SDK tersedia

Akurasi faktor skala:

16

Jalan acak:

2 antena eksternal

Akurasi pitch & roll:

≤0,2°

Akurasi heading:

≤1 ° detik (l)

Deskripsi Produk

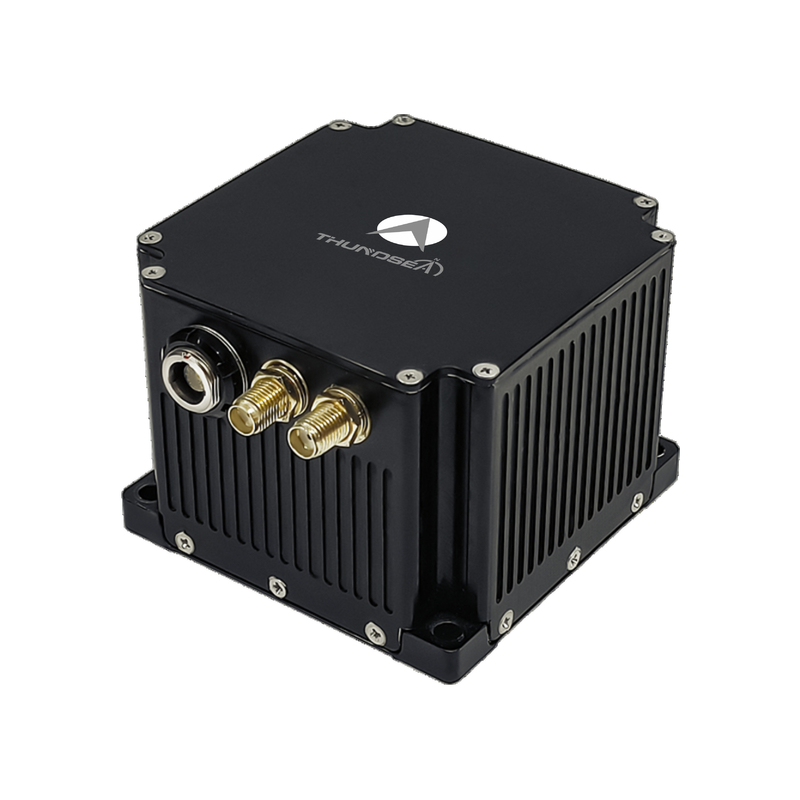

Navigasi Penerbangan TDF41A Navigasi Inersia Gyro Optik Udara

Ringkasan Produk

Sistem navigasi inersia giroskopis optik TDF41A menggunakan giroskop optik dan akselerometer kuarsa sebagai sensor inti, menggunakan arsitektur navigasi inersia strapdown atau dithered.Dengan perangkat lunak navigasi kecepatan tinggi yang canggih, ia memberikan data navigasi real-time dan mendukung integrasi dengan satelit, langit, altimeter, radio, dan sistem navigasi visual berdasarkan kebutuhan pengguna.

Bidang Aplikasi

Cocok untuk UAV sayap tetap, UAV sayap putar, dan kendaraan khusus di udara.

Karakteristik Kinerja

Mampu diselaraskan pada platform getaran berbasis tanah dan diselaraskan selama penerbangan
Mendukung beralih antara penyelarasan diri, penyelarasan dasar bergerak, dan penyelarasan transfer
Kemampuan fusi multi-sensor dengan data satelit, langit, altimeter, radio, dan navigasi visual
Fungsi deteksi kesalahan dan alarm sistem terintegrasi

Spesifikasi Teknis

Jenis Parameter	Spesifikasi
Acelerometer Bulan Bias Repeatability	≤ 500 μg
Akselerometer Bulan Skala Faktor Keakuratan	≤ 500 ppm
Repeatability Gyro Bias	≤ 0,1°/jam
Keakuratan Faktor Skala Gyro	≤ 300 ppm
Gyro Random Walk	≤ 0,03°/√hr
Keakuratan Posisi (Inersia Murni)	≤1nm/10 menit
Keakuratan Posisi (INS + Satelit)	Lebih baik dari keakuratan satelit
Keakuratan Kecepatan (INS + Satelit)	≤ 0,2m/s
Tingkat sudut	≥±400°/detik
Kecepatan Sudut	100000°/detik2
Percepatan	> 40 g
Sikap yang Sengaja	Orientasinya
Waktu Perataan	≤5 menit
Input/Output	2 RS422 Serial Port
Akurasi Arah AHRS (Satelit)	≤ 1°sec ((L)
AHRS Pitch & Roll Accuracy (Satelit)	≤ 0,2°
Konsumsi Daya	< 10W
Dimensi	707053 mm
Berat badan	< 500 g
Suhu operasi	-40°C sampai +60°C
Ketahanan kejut	15g, gelombang setengah sinus 11ms
Tegangan Masuk	DC24V ((± 25%)
Metode pendinginan	Konduktivitas ke lempeng pemasangan
Resistensi Getaran	20-2000Hz, 6,06g
MTBF	>20000 jam
