Kualitas TDF61A Airborne Optical Gyro Inertial Navigation System dengan ≤50μg Bias Repeatability, >20000 Hours MTBF dan ≤0.01°/√hr Random Walk untuk Navigasi Penerbangan pabrik

TDF61A Airborne Optical Gyro Inertial Navigation System dengan ≤50μg Bias Repeatability, >20000 Hours MTBF dan ≤0.01°/√hr Random Walk untuk Navigasi Penerbangan

Name: TDF61A Airborne Optical Gyro Inertial Navigation System dengan ≤50μg Bias Repeatability, >20000 Hours MTBF dan ≤0.01°/√hr Random Walk untuk Navigasi Penerbangan
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdf61a
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: Tdf61a

Tempat Asal: Cina

Sertifikasi: CCS

Jumlah Pesanan Minimum: Satu set

Kemampuan Pasokan: 10 set per bulan

Waktu Pengiriman: 5-8 hari kerja

Ketentuan Pembayaran: L/C,T/T

Kemasan Standar: Kotak karton

TDF61A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Ringkasan Produk

TDF61A gyro optik udara INS menghasilkan akurasi posisi ≤4nm/jam dengan fusi multi-sensor. Dilengkapi MTBF 20.000+ jam, pengoperasian -40°C hingga 60°C, dan mendukung penyelarasan darat/penerbangan untuk UAV sayap tetap/sayap putar.

Atribut Kustom Produk

Menyoroti

sistem navigasi inersia penerbangan

,

Airborne Optical Gyro Inertial Navigation

Pengulangan Bias Bulan:

≤50μg

Akurasi faktor skala bulan:

4g

Pengulangan Bias:

≤0.3 °/jam

Akurasi faktor skala:

4g

Jalan acak:

≤0.01 °/√hr

Getaran:

Kosmetik

MTBF:

Sabun Tangan, Pembersih Wajah, Pembersih

Deskripsi Produk

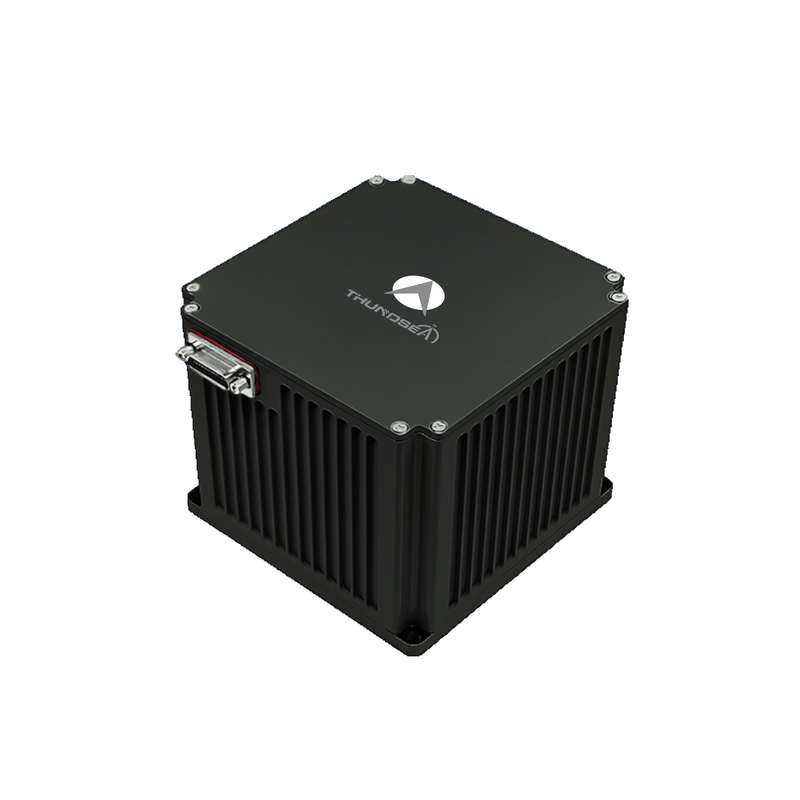

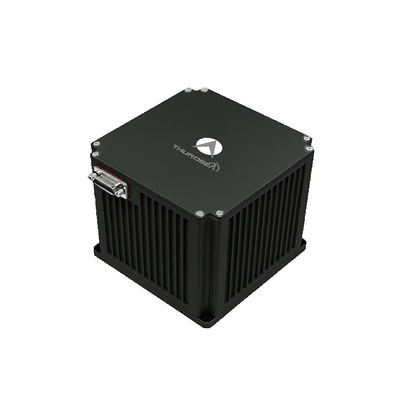

Navigasi Penerbangan TDF61A Navigasi Inersia Gyro Optik Udara

Sistem navigasi inersia gyro optik udara TDF61A menggunakan gyros optik dan akselerometer kuarsa sebagai komponen penginderaan inti,beroperasi di bawah arsitektur navigasi strapdown atau dither-modulatedPerangkat lunak tertanam berkecepatan tinggi memproses data sensor secara real-time untuk memberikan output posisi dan orientasi terus menerus.Sistem ini mengintegrasikan beberapa sumber navigasi termasuk sinyal satelit GNSS, pengamatan langit, altimetri barometrik, alat bantu navigasi radio, dan odometri visual berdasarkan persyaratan misi.

Bidang Aplikasi

Cocok untuk UAV sayap tetap, UAV sayap putar, dan kendaraan khusus di udara.

Karakteristik Kinerja

Mampu diselaraskan pada platform getaran berbasis tanah dan diselaraskan selama penerbangan
Mendukung beralih antara penyelarasan diri, penyelarasan dasar bergerak, dan penyelarasan transfer
Fusi multi sensor yang menggabungkan data satelit, langit, altimeter, radio, dan navigasi visual
Fungsi deteksi kesalahan sistem dan alarm

Spesifikasi Teknis

Jenis
Model	TDF61A
Akselerometer
Kemampuan Mengulang Bias	≤ 50 μg
Keakuratan Faktor Skala	≤ 500 ppm
Gyroscope
Kemampuan Mengulang Bias	≤ 0,3°/jam
Keakuratan Faktor Skala	≤ 500 ppm
Perjalanan acak	≤ 0,01°/√hr
Kinerja Navigasi
Keakuratan Posisi (Inersia Murni)	≤4nm/1 jam
Keakuratan Posisi (INS/GNSS)	Lebih baik dari keakuratan satelit
Keakuratan Kecepatan (Inersia Murni)	≤ 3,0m/s
Keakuratan Kecepatan (INS/GNSS)	≤ 0,2m/s
Jangkauan Dinamis
Tingkat sudut	≥±400°/detik
Kecepatan Sudut	100000°/detik2
Percepatan	> 25 g
Sikap yang Sengaja	Orientasinya
Kinerja AHRS
Keakuratan Arah (Inersia Murni)	≤ 0,4°sec ((L)
Keakuratan Rute (INS/GNSS)	≤0,2°sec ((L)
Keakuratan Pitch & Roll (Inersia Murni)	≤ 0,08°
Keakuratan Pitch & Roll (INS/GNSS)	≤ 0,03°
Karakteristik Fisik
Konsumsi Daya	< 15W
Dimensi	110110100 mm
Berat badan	< 1,7 kg
Suhu operasi	-40°C sampai +60°C
Ketahanan kejut	15g, gelombang setengah sinus 11ms
Getaran	20-2000Hz, 6,06g
Tegangan Masuk	DC24V ((± 25%)
Metode pendinginan	Konduktivitas ke lempeng pemasangan
MTBF	>20.000 jam
Antarmuka
Input/Output	3 RS422 full-duplex serial port, 1 100M Ethernet port
Perataan
Waktu Perataan	≤5 menit

Tag

Pipeline dalam sistem navigasi

Survei sistem pengukuran inersia

Fiber Optic imu unit pengukuran inersia
