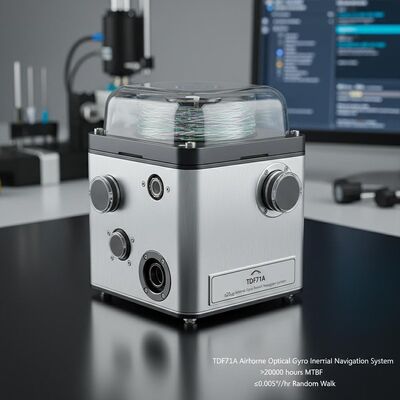

Kualitas TDF71A Airborne Optical Gyro Inertial Navigation System dengan ≤20μg Bias Repeatability, >20000 jam MTBF dan ≤0,005°/√hr Random Walk pabrik

TDF71A Airborne Optical Gyro Inertial Navigation System dengan ≤20μg Bias Repeatability, >20000 jam MTBF dan ≤0,005°/√hr Random Walk

Name: TDF71A Airborne Optical Gyro Inertial Navigation System dengan ≤20μg Bias Repeatability, >20000 jam MTBF dan ≤0,005°/√hr Random Walk
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: TDF71A

Tempat Asal: Cina

Sertifikasi: CCS

Jumlah Pesanan Minimum: Satu set

Kemampuan Pasokan: 10 set per bulan

Waktu Pengiriman: 5-8 hari kerja

Ketentuan Pembayaran: L/C,T/T

Kemasan Standar: Kotak karton

TDF71A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Ringkasan Produk

TDF71A gyro optik udara INS menghasilkan akurasi posisi ≤2nm/jam dengan MTBF >20.000 jam. Dilengkapi fusi multi-sensor, penyelarasan ≤8 menit, dan kinerja tangguh dalam kondisi ekstrem (-40°C~60°C, guncangan 15g).

Atribut Kustom Produk

Menyoroti

Sistem Panduan Inersia

,

Airborne Optical Gyro Inertial Navigation

Pengulangan Bias Bulan:

Baut Soket Hex Kepala Bulat Kustom/Standar Baut Flange Hex

Akurasi faktor skala bulan:

≤20ppm

Pengulangan Bias:

≤0.01 °/jam

Akurasi faktor skala:

≤20ppm

Jalan acak:

≤0.005 °/√hr

Getaran:

Kosmetik

MTBF:

Sabun Tangan, Pembersih Wajah, Pembersih

Deskripsi Produk

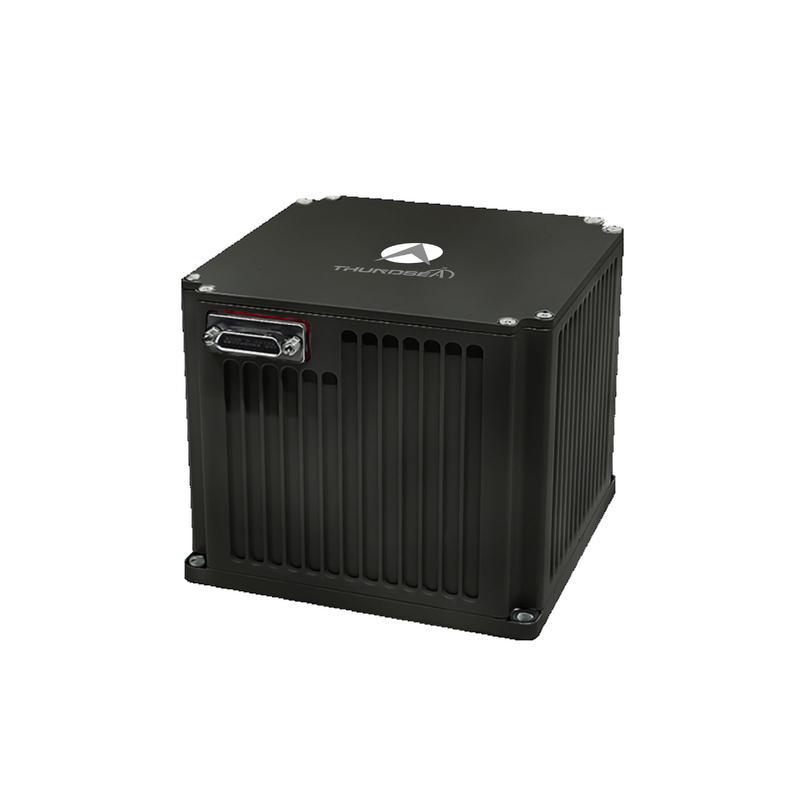

Navigasi Penerbangan TDF71A Navigasi Inersia Gyro Optik Udara

Sistem navigasi inersia gyroscopy optik TDF71A menggunakan gyroskop optik dan akselerometer kuarsa sebagai komponen penginderaan inti, menggunakan arsitektur sistem strapdown atau modulasi.Dengan algoritma navigasi tertanam berkecepatan tinggiSistem ini mengintegrasikan berbasis satelit (GNSS), langit, altimeter barometrik, radionavigasi,dan input persepsi visual melalui arsitektur fusi yang dapat dikonfigurasi yang disesuaikan dengan persyaratan misi.

Bidang Aplikasi

Cocok untuk UAV sayap tetap, UAV sayap putar, dan kendaraan khusus di udara.

Karakteristik Kinerja

Mendukung beralih antara penyelarasan diri, penyelarasan dasar bergerak, dan penyelarasan transfer
Fusi multi sensor yang menggabungkan data satelit, langit, altimeter, radio, dan navigasi visual
Mampu diselaraskan pada platform getaran berbasis tanah dan diselaraskan selama penerbangan
Dilengkapi dengan deteksi kesalahan sistem dan fungsi alarm

Spesifikasi Teknis

Parameter	Spesifikasi
Jenis	TDF71A
Repeatability Accelerometer Bias	≤ 20μg
Akurasi Faktor Skala Akselerometer	≤ 20 ppm
Repeatability Gyro Bias	≤ 0,01°/jam
Keakuratan Faktor Skala Gyro	≤ 20 ppm
Gyro Random Walk	≤ 0,005°/√hr
Keakuratan Posisi (Inersia Murni)	≤2nm/1h
Keakuratan Posisi (INS+Satelit)	Lebih baik dari keakuratan satelit
Keakuratan Kecepatan (Inersia Murni)	≤1,5m/s
Keakuratan Kecepatan (INS+Satelit)	≤ 0,2m/s
Tingkat sudut	≥±400°/detik
Kecepatan Sudut	100000°/detik2
Percepatan	> 25 g
Sikap yang Sengaja	Orientasinya
Waktu Perataan	≤8 menit
Input/Output	3 RS422 full-duplex serial port, 1 100M Ethernet port
Akurasi Arah AHRS (Inersia Murni)	≤0,2°sec ((L)
Keakuratan Arah AHRS (navigasi satelit)	≤0,1°sec ((L)
Keakuratan Pitch & Roll (Inertia Murni)	≤ 0,03°
Keakuratan Pitch & Roll (navigasi satelit)	≤ 0,02°
Konsumsi Daya	< 15W
Dimensi	130130100 mm
Berat badan	< 2,2 kg
Suhu operasi	-40°C~60°C
Ketahanan kejut	15g, gelombang setengah sinus 11ms
Tegangan Masuk	DC24V ((± 25%)
Metode pendinginan	Konduktivitas ke lempeng pemasangan
Resistensi Getaran	20~2000Hz, 6,06g
MTBF	>20000 jam
