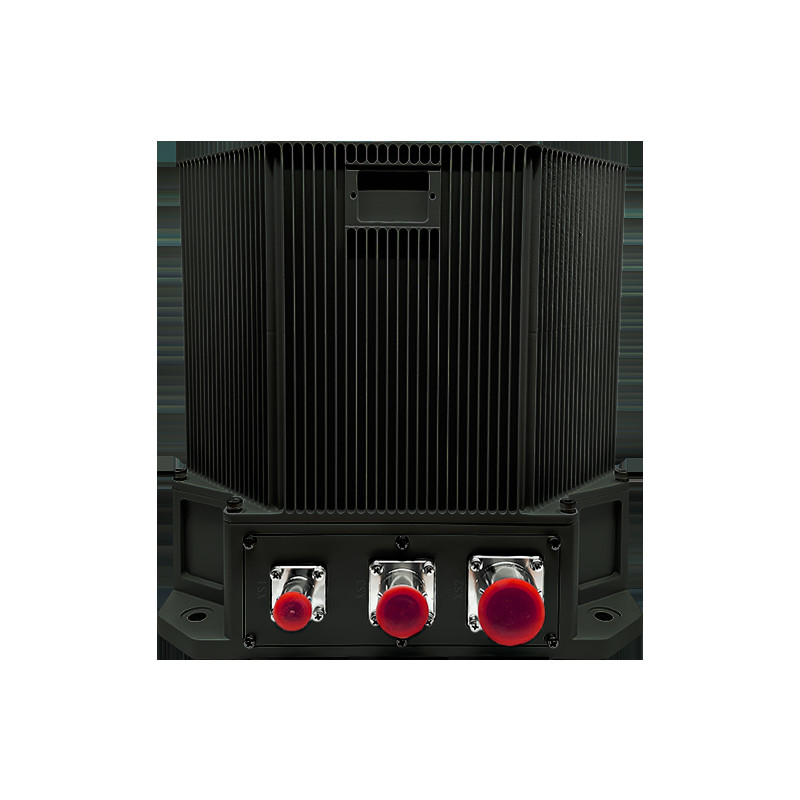

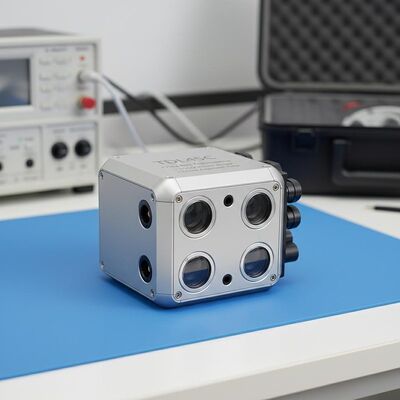

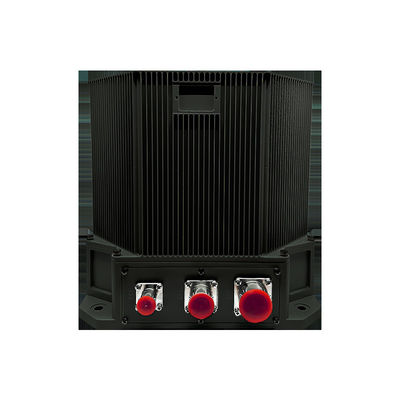

Kualitas TDL45C Airborne Optical Gyro Inertial Navigation System dengan ≤20μg Bias Repeatability, >15000 jam MTBF dan ≤15min Alignment Time pabrik

TDL45C Airborne Optical Gyro Inertial Navigation System dengan ≤20μg Bias Repeatability, >15000 jam MTBF dan ≤15min Alignment Time

Name: TDL45C Airborne Optical Gyro Inertial Navigation System dengan ≤20μg Bias Repeatability, >15000 jam MTBF dan ≤15min Alignment Time
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: TDL45C

Tempat Asal: Cina

Sertifikasi: CCS

Jumlah Pesanan Minimum: Satu set

Kemampuan Pasokan: 10 set per bulan

Waktu Pengiriman: 5-8 hari kerja

Ketentuan Pembayaran: L/C,T/T

Kemasan Standar: Kotak karton

TDL45C Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Ringkasan Produk

Gyro optik udara TDL45C INS menghasilkan akurasi posisi ≤1nm/12 jam dengan MTBF >15.000 jam. Dilengkapi fusi multi-sensor, mode penyelarasan adaptif, dan kinerja tangguh dalam kondisi ekstrem (-40℃~60℃, guncangan 15g).

Atribut Kustom Produk

Menyoroti

Airborne Optical Gyro Inertial Navigation

,

Sistem navigasi inersia presisi tinggi

Pengulangan Bias Bulan:

Baut Soket Hex Kepala Bulat Kustom/Standar Baut Flange Hex

Akurasi faktor skala bulan:

≤20ppm

Pengulangan Bias:

≤0.008 °/jam

Akurasi faktor skala:

≤20ppm

Jalan acak:

Inventarisasi pengencang standar dan produk perangkat keras

Getaran:

Kosmetik

MTBF:

set 6 potong

Deskripsi Produk

Navigasi Penerbangan TDL45C Airborne Optical Gyro Inertial Navigasi

Sistem navigasi inersia giroskopik optik di udara TDL45C menggunakan giroskopik optik dan akselerometer kuarsa sebagai sensor inti,menggunakan arsitektur navigasi strapdown atau dithered (modulasi)Perangkat lunak navigasi canggih memproses data pada kecepatan tinggi untuk memberikan informasi navigasi real-time. Sistem ini dapat mengintegrasikan satelit, langit, altimeter, radio,dan input navigasi visual berdasarkan kebutuhan pengguna, mendukung beberapa mode operasi termasuk inersia murni dan fusi multi-sensor untuk menyediakan parameter navigasi platform yang komprehensif.

Bidang Aplikasi

Cocok untuk UAV sayap tetap, UAV sayap putar, dan kendaraan khusus di udara.

Karakteristik Kinerja

Memungkinkan kemampuan penyelarasan untuk kedua platform darat yang diam dengan gangguan getaran dan sistem navigasi selama penerbangan
Fitur-fitur beralih mode penyelarasan adaptif (penyesuaian diri, penyelarasan basis bergerak, penyelarasan transfer) untuk memenuhi persyaratan khusus misi
Mengintegrasikan data navigasi multi-sumber melalui teknologi fusi sensor canggih, termasuk satelit, langit, barometrik, alat bantu radio dan input odometri visual
Menggabungkan pemantauan kesehatan terintegrasi dengan diagnostik kesalahan dan mekanisme peringatan secara real time

Spesifikasi Teknis

Jenis	TDL45C
Akselerometer
Bulan Bias Repeatability	≤ 20μg
Keakuratan Faktor Skala Bulan	≤ 20 ppm
Gyroscope
Kemampuan Mengulang Bias	≤ 0,008°/jam
Keakuratan Faktor Skala	≤ 20 ppm
Perjalanan acak	≤ 0,003°/√hr
Fitur
Keakuratan posisi (inersia murni)	≤1nm/12h
Keakuratan posisi (kombinasi satelit navigasi inersia)	Lebih baik dari keakuratan satelit
Keakuratan kecepatan (inersia murni)	≤1,0m/s
Keakuratan kecepatan (kombinasi satelit navigasi inersia)	≤ 0,2m/s
Tingkat sudut	≥±400°/detik
Kecepatan Sudut	100000°/detik2
Percepatan	> 25 g
Sikap yang Sengaja	Orientasinya
Waktu penyelarasan	≤15 menit
Input/output	3 RS422 full-duplex serial port, 1 100M Ethernet port
Waktu Perataan	<15 menit
Kinerja Aplikasi AHRS
Keakuratan arah (inersi murni)	≤0,1°sec ((L)
Keakuratan Rute (kombinasi navigasi satelit)	≤ 0,05°sec ((L)
Keakuratan Pitch & Roll (Inersia Murni)	≤ 0,05°
Pitch & Roll Accuracy (kombinasi navigasi satelit)	≤ 0,02°
Konsumsi daya	< 40W
Dimensi	232186160
Berat badan	< 8,2 kg
Suhu	-40°C~60°C
Kejutan	15g, gelombang setengah sinus 11ms
Tegangan Masuk	DC24V ((± 25%)
Pendinginan	Konduktivitas ke lempeng pemasangan
Getaran	20~2000Hz, 6,06g
MTBF	>15000 jam
