Detail produk:
|
| Pengulangan Bias Bulan: | ≤20μg | Akurasi faktor skala bulan: | ≤20ppm |
|---|---|---|---|
| Pengulangan bias: | ≤0.008 °/jam | Akurasi faktor skala: | ≤20ppm |
| Jalan acak: | ≤0.003 °/√hr | Getaran: | 20 ~ 2000Hz, 6.06g |
| MTBF: | ＞ 20000 jam |

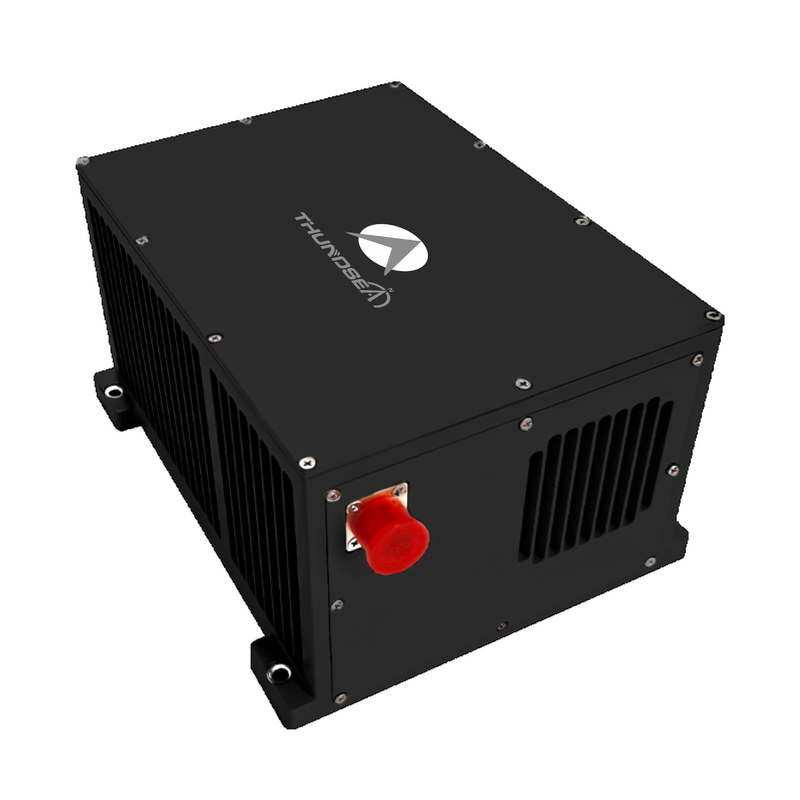

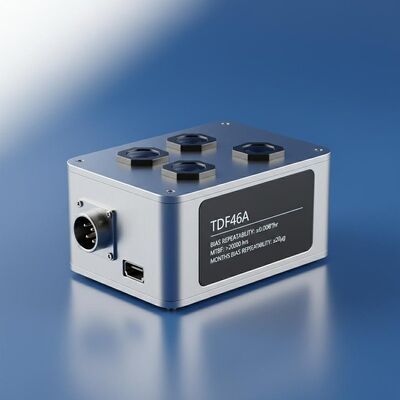

Navigasi Penerbangan TDF46A Navigasi Inersia Gyro Optik Udara
1 Pambuka
Sistem navigasi inersia gyro optik di udara menggunakan giroskop serat optik (FOG) dan akselerometer kuarsa presisi tinggi sebagai elemen penginderaan utamanya,beroperasi di bawah arsitektur sistem strapdown atau modulatedMenggunakan algoritma navigasi canggih yang diproses melalui unit komputasi tertanam, ia mencapai perhitungan parameter inersia real-time pada tingkat refresh melebihi 200Hz.Sistem ini memiliki kemampuan fusi sensor multi-domain, secara mulus mengintegrasikan navigasi satelit (GNSS), posisi langit, altimetri barometrik, navigasi radio, dan input odometri visual melalui teknik penyaringan Kalman adaptif.Mode operasional dapat dikonfigurasi secara dinamis antara navigasi inersia murni dan keadaan augmentasi hibrida, memberikan solusi navigasi platform yang komprehensif termasuk 3D posisi, kecepatan, sikap, dan arah parameter.
2Bidang Aplikasi
Cocok untuk UAV sayap tetap, UAV sayap berputar, dan kendaraan udara khusus.
3KinerjaCkarakteristik
Mampu diselaraskan pada platform getaran berbasis darat dan diselaraskan selama penerbangan.
Mendukung beralih antara penyelarasan diri, penyelarasan dasar bergerak, dan penyelarasan transfer berdasarkan kebutuhan pelanggan.
Mendukung fusi multi-sensor, menggabungkan data satelit, langit, altimeter, radio, dan navigasi visual.
Dilengkapi dengan deteksi kesalahan sistem dan fungsi alarm.
4 Parameter utama
| Jenis | TDF46A | ||
| Akselerometer | Bulan Bias Repeatability | ≤ 20μg | |
| Keakuratan Faktor Skala Bulan | ≤ 20 ppm | ||
| Gyroscope | Kemampuan Mengulang Bias | ≤ 0,008°/jam | |
| Keakuratan Faktor Skala | ≤ 20 ppm | ||
| Perjalanan acak | ≤ 0,003°/√hr | ||
| Fitur | Keakuratan posisi | Inersia murni | ≤ 0,8nm/1 jam |
| Kombinasi satelit navigasi inersia | Lebih baik dari keakuratan satelit | ||
| Keakuratan kecepatan | Inersia murni | ≤1,0m/s | |
| Kombinasi satelit navigasi inersia | ≤ 0,2m/s | ||
| Tingkat sudut | ≥±400°/detik | ||
| Kecepatan Sudut | 100000°/detik2 | ||
| Percepatan | > 25 g | ||
| Sikap yang Sengaja | Orientasinya | ||
| Waktu penyelarasan | ≤8 menit | ||
| Input/output | 3 RS422 full-duplex serial port, 1 100M Ethernet port | ||
| Waktu Perataan | Waktu | <5 menit | |
| Kinerja Aplikasi AHRS | Keakuratan Arah | Inersia murni | ≤0,1°sec ((L) |
| Kombinasi navigasi satelit | ≤ 0,05°sec ((L) | ||
| Keakuratan Pitch & Roll | Inersia murni | ≤ 0,03° | |
| Kombinasi navigasi satelit | ≤ 0,015° | ||
| Karakteristik | Konsumsi daya | < 20W | |
| Dimensi | 195×160×108 | ||
| Berat badan | < 3,9kg | ||
| Suhu | -40°C~60°C | ||
| Kejutan | 15g, gelombang setengah sinus 11ms | ||
| Tegangan Masuk | DC24V ((± 25%) | ||
| Pendinginan | Konduktivitas ke lempeng pemasangan | ||
| Getaran | 20~2000Hz,6.06g | ||
| MTBF | >20000 jam | ||
