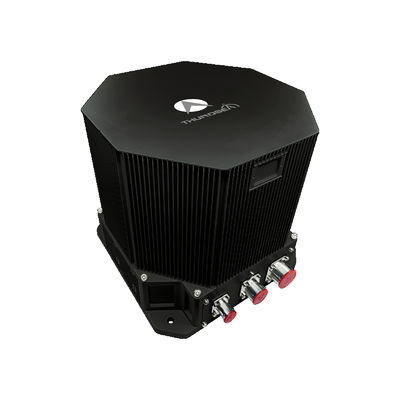

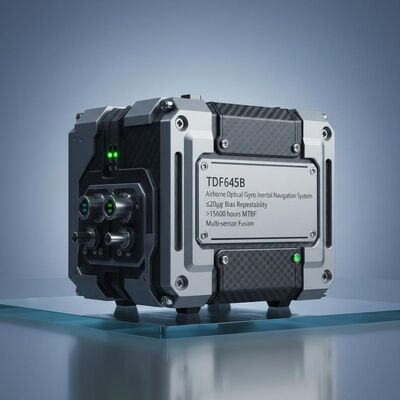

Kualitas TDF645B Airborne Optical Gyro Inertial Navigation System dengan ≤20μg Bias Repeatability, >15000 jam MTBF, dan Multi-sensor Fusion pabrik

TDF645B Airborne Optical Gyro Inertial Navigation System dengan ≤20μg Bias Repeatability, >15000 jam MTBF, dan Multi-sensor Fusion

Name: TDF645B Airborne Optical Gyro Inertial Navigation System dengan ≤20μg Bias Repeatability, >15000 jam MTBF, dan Multi-sensor Fusion
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF645B
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: TDF645B

Tempat Asal: Cina

Sertifikasi: CCS

Jumlah Pesanan Minimum: Satu set

Kemampuan Pasokan: 10 set per bulan

Waktu Pengiriman: 5-8 hari kerja

Ketentuan Pembayaran: L/C,T/T

Kemasan Standar: Kotak karton

TDF645B Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Ringkasan Produk

Gyro optik udara TDF645B INS menghasilkan akurasi posisi ≤1nm/6 jam dengan fusi multi-sensor. Dilengkapi 15.000+ jam MTBF, pengoperasian -40℃ hingga 60℃, dan mendukung integrasi navigasi satelit/langit/visual untuk kinerja UAV yang unggul.

Atribut Kustom Produk

Menyoroti

Airborne Optical Gyro Inertial Navigation

,

Unit pengukuran inersia penerbangan

,

Unit pengukuran inersia optik Gyro imu

Pengulangan Bias Bulan:

Baut Soket Hex Kepala Bulat Kustom/Standar Baut Flange Hex

Akurasi faktor skala bulan:

≤20ppm

Pengulangan Bias:

≤0.008 °/jam

Akurasi faktor skala:

≤20ppm

Jalan acak:

Inventarisasi pengencang standar dan produk perangkat keras

Getaran:

Kosmetik

MTBF:

set 6 potong

Deskripsi Produk

Navigasi Penerbangan TDF645B Navigasi Inersia Gyro Optik di Udara

Airborne Optical Gyro Inertial Navigation System (INS) menggunakan gyroscope optik dan akselerometer kuarsa sebagai komponen utama sensingnya,menggunakan arsitektur sistem strapdown atau dithered (modulasi)Mengoperasikan dengan perangkat lunak navigasi canggih pada kecepatan pemrosesan tinggi, sistem memberikan data navigasi real-time melalui inti komputasi canggih.

Seri produk ini memiliki kemampuan integrasi multi-sumber, mendukung fusi navigasi satelit, navigasi langit, navigasi radio, data altimeter,dan sistem navigasi visual sesuai dengan persyaratan misiMenawarkan mode operasi yang fleksibel mulai dari navigasi inersia murni hingga fusi multi-sensor yang dioptimalkan, ia menyediakan parameter navigasi yang komprehensif termasuk posisi yang tepat, kecepatan,dan informasi posisi untuk platform udara.

Bidang Aplikasi

Cocok untuk UAV sayap tetap, UAV sayap putar, dan kendaraan khusus di udara.

Karakteristik Kinerja

Mendukung fusi multi-sensor, menggabungkan data satelit, langit, altimeter, radio, dan navigasi visual
Mendukung beralih antara penyelarasan diri, penyelarasan dasar bergerak, dan penyelarasan transfer berdasarkan kebutuhan pelanggan
Mampu diselaraskan pada platform getaran berbasis tanah dan diselaraskan selama penerbangan
Dilengkapi dengan deteksi kesalahan sistem dan fungsi alarm

Spesifikasi Teknis

Jenis Parameter	Spesifikasi	Nilai
Akselerometer	Bulan Bias Repeatability	≤ 20μg
Akselerometer	Keakuratan Faktor Skala Bulan	≤ 20 ppm
Gyroscope	Kemampuan Mengulang Bias	≤ 0,008°/jam
	Keakuratan Faktor Skala	≤ 20 ppm
	Perjalanan acak	≤ 0,003°/√hr
Fitur	Keakuratan posisi (inersia murni)	≤1nm/6h
	Keakuratan posisi (kombinasi satelit navigasi inersia)	Lebih baik dari keakuratan satelit
	Keakuratan kecepatan (inersia murni)	≤1,0m/s
	Keakuratan kecepatan (kombinasi satelit navigasi inersia)	≤ 0,2m/s
Tingkat sudut		≥±400°/detik
Kecepatan Sudut		100000°/detik2
Percepatan		> 25 g
Sikap yang Sengaja		Orientasinya
Waktu penyelarasan		≤8 menit
Input/output		3 RS422 full-duplex serial port, 1 100M Ethernet port
Kinerja Aplikasi AHRS	Keakuratan arah (inersi murni)	≤0,1°sec ((L)
Kinerja Aplikasi AHRS	Keakuratan Rute (kombinasi navigasi satelit)	≤ 0,05°sec ((L)
Keakuratan Pitch & Roll	Inersia murni	≤ 0,05°
Keakuratan Pitch & Roll	Kombinasi navigasi satelit	≤ 0,02°
Konsumsi daya		< 40W
Dimensi		193169160
Berat badan		< 6,5 kg
Suhu		-40°C~60°C
Kejutan		15g, gelombang setengah sinus 11ms
Tegangan Masuk		DC24V ((± 25%)
Pendinginan		Konduktivitas ke lempeng pemasangan
Getaran		20~2000Hz, 6,06g
MTBF		>15000 jam
