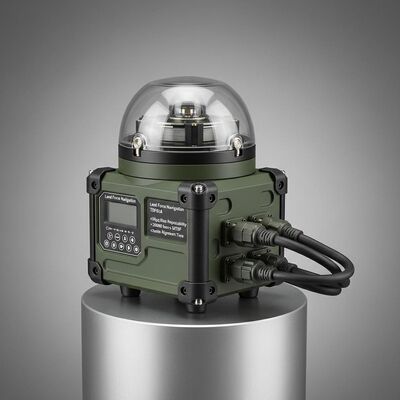

Kualitas TDF61A Peralatan Penentuan Posisi Gyro Optik yang dipasang pada kendaraan dengan ≤50μg Bias Repeatability, >20000 jam MTBF dan ≤5min Alignment Time pabrik

TDF61A Peralatan Penentuan Posisi Gyro Optik yang dipasang pada kendaraan dengan ≤50μg Bias Repeatability, >20000 jam MTBF dan ≤5min Alignment Time

Name: TDF61A Peralatan Penentuan Posisi Gyro Optik yang dipasang pada kendaraan dengan ≤50μg Bias Repeatability, >20000 jam MTBF dan ≤5min Alignment Time
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdf61a
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: Tdf61a

Tempat Asal: Cina

Sertifikasi: CCS

Jumlah Pesanan Minimum: Satu set

Kemampuan Pasokan: 10 set per bulan

Waktu Pengiriman: 5-8 hari kerja

Kemasan Standar: Kotak karton

TDF61A.pdf

PDF

Ringkasan Produk

Peralatan pemosisian gyro optik yang dipasang di kendaraan TDF61A menawarkan navigasi presisi tinggi dengan pengulangan bias ≤0,03°/jam dan MTBF >20.000 jam. Menampilkan penyelarasan dinamis, pengoperasian multi-mode (ZUPT/navigasi terintegrasi), dan kinerja tangguh dalam kondisi ekstrem (-40℃~60℃).

Atribut Kustom Produk

Menyoroti

Sistem navigasi inersia

,

Peralatan posisi dan orientasi gyro optik

,

Peralatan penentuan posisi gyro optik yang dipasang pada kendaraan

Pengulangan Bias Bulan:

≤50μg

Akurasi faktor skala bulan:

≤50ppm

Pengulangan Bias:

≤0.03 °/jam, 1σ

Akurasi faktor skala:

≤50ppm

Jalan acak:

≤0.01 °/√hr

Getaran:

Kosmetik

MTBF:

Sabun Tangan, Pembersih Wajah, Pembersih

Deskripsi Produk

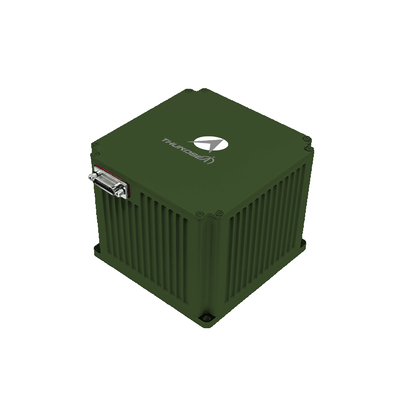

Peralatan posisi dan orientasi gyro optik yang dipasang pada kendaraan navigasi darat TDF61A

TDF61A Peralatan Penentuan Posisi dan Orientasi Gyro Optik yang dipasang pada kendaraan

Ringkasan Produk

Perangkat penentuan posisi dan orientasi gyro optik yang dipasang pada kendaraan menggunakan gyros laser atau serat optik dan akselerometer kuarsa sebagai sensor inti.Menggunakan arsitektur sistem navigasi inersia dengan perangkat lunak navigasi canggihSeri produk ini menawarkan beberapa mode operasi termasuk update kecepatan nol (ZUPT), navigasi terintegrasi berbasis inersia / satelit,dan navigasi inersia/odometer terintegrasi, menyediakan parameter navigasi kendaraan yang komprehensif untuk berbagai platform yang dipasang di kendaraan.

Bidang Aplikasi

Kendaraan survei geodetik
Tank dan artileri self-propelled
Kendaraan tempur infanteri
Kendaraan tak berawak
Kereta api berkecepatan tinggi
Kendaraan mesin pertanian

Karakteristik Kinerja

Kapasitas penyelarasan dan inisialisasi dalam keadaan statis atau dinamis (dalam gerak)
Fitur navigasi otonom, update kecepatan nol (ZUPT) dan navigasi terintegrasi dengan sistem odometer dan/atau berbasis satelit
Cocok untuk digunakan di wilayah dengan garis lintang tinggi (± 65°), sangat dingin, dan ketinggian tinggi
Desain keandalan tinggi

Spesifikasi Teknis

Model

TDF61A

Kinerja akselerometer

Bulan Bias Repeatability	≤ 50 μg
Keakuratan Faktor Skala Bulan	≤ 50 ppm

Kinerja Gyro

Kemampuan Mengulang Bias	≤ 0,03°/jam,1σ
Keakuratan Faktor Skala	≤ 50 ppm
Perjalanan acak	≤ 0,01°/√hr

Fitur Sistem

Tingkat sudut	≥±400°/detik
Kecepatan Sudut	100000°/detik2
Percepatan	> 40 g
Sikap yang Sengaja	Orientasinya
Waktu penyelarasan	≤5 menit

Input/Output

Antarmuka

3 RS422 full-duplex serial port, 1 100M Ethernet port

Keakuratan Posisi

Kombinasi navigasi inersia/odometer	≤ 1%D
Keakuratan menemukan utara/orientasi	≤ 5,0mil
Keakuratan pemenuhan bantalan/2 jam	≤ 6,0mil
Keakuratan posisi navigasi gabungan	≤ 3,0mil

Kinerja Aplikasi AHRS

Keakuratan Arah	≤ 3,0mil
Keakuratan Pitch & Roll	≤1,0mil

Karakteristik Fisik

Konsumsi daya	< 15W
Dimensi	110110100 mm
Berat badan	< 1,7 kg
Suhu operasi	-40°C~60°C
Ketahanan kejut	15g, gelombang setengah sinus 11ms
Tegangan Masuk	DC24V ((± 25%)
Metode pendinginan	Konduktivitas ke lempeng pemasangan
Resistensi Getaran	20~2000Hz, 6,06g
MTBF	>20000 jam
