Kualitas TDF71A Peralatan Penentuan Posisi Gyro Optik yang dipasang pada kendaraan dengan ≤0,01°/h Bias Repeatability, >20000 jam MTBF dan ≤5min Alignment Time pabrik

TDF71A Peralatan Penentuan Posisi Gyro Optik yang dipasang pada kendaraan dengan ≤0,01°/h Bias Repeatability, >20000 jam MTBF dan ≤5min Alignment Time

Name: TDF71A Peralatan Penentuan Posisi Gyro Optik yang dipasang pada kendaraan dengan ≤0,01°/h Bias Repeatability, >20000 jam MTBF dan ≤5min Alignment Time
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: TDF71A

Tempat Asal: Cina

Sertifikasi: CCS

Jumlah Pesanan Minimum: Satu set

Kemampuan Pasokan: 10 set per bulan

Waktu Pengiriman: 5-8 hari kerja

Kemasan Standar: Kotak karton

TDF71A.pdf

PDF

Ringkasan Produk

TDF71A Peralatan Penentuan Posisi dan Orientasi Gyro Optik yang dipasang pada kendaraan Sistem Navigasi Kendaraan Lanjutan Sistem posisi dan orientasi gyro optik yang dipasang pada kendaraan menggunakan gyroskop laser atau serat optik yang dikombinasikan dengan akselerometer kuarsa sebagai komponen ...

Atribut Kustom Produk

Menyoroti

Peralatan Posisi Gyro Optik

,

Angkatan Darat dalam navigasi

,

Keakuratan tinggi dalam navigasi

Pengulangan Bias Bulan:

Baut Soket Hex Kepala Bulat Kustom/Standar Baut Flange Hex

Akurasi faktor skala bulan:

≤20ppm

Pengulangan Bias:

≤0,01°/jam

Akurasi faktor skala:

≤20ppm

Jalan acak:

Inventarisasi pengencang standar dan produk perangkat keras

Getaran:

Kosmetik

MTBF:

Sabun Tangan, Pembersih Wajah, Pembersih

Deskripsi Produk

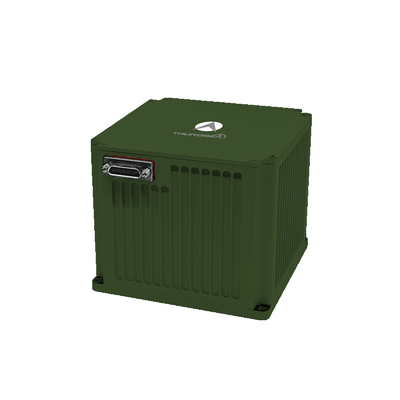

TDF71A Peralatan Penentuan Posisi dan Orientasi Gyro Optik yang dipasang pada kendaraan

Sistem Navigasi Kendaraan Lanjutan

Sistem posisi dan orientasi gyro optik yang dipasang pada kendaraan menggunakan gyroskop laser atau serat optik yang dikombinasikan dengan akselerometer kuarsa sebagai komponen penginderaan inti.Mengoperasikan di bawah arsitektur sistem navigasi inersia strapdown, menggunakan perangkat lunak algoritma canggih untuk memberikan data navigasi real-time.navigasi terintegrasi inersia/satelit, dan navigasi fusi inersia/odometer, menyediakan parameter gerak kendaraan yang komprehensif untuk berbagai persyaratan platform mobile.

Bidang Aplikasi

Kendaraan survei geodetik
Tank dan artileri self-propelled
Kendaraan tempur infanteri
Kendaraan tak berawak
Kereta api berkecepatan tinggi
Kendaraan mesin pertanian

Karakteristik Kinerja

Kapasitas penyelarasan dan inisialisasi dalam keadaan statis atau dinamis (dalam gerak)
Fitur navigasi otonom, update kecepatan nol (ZUPT) dan navigasi terintegrasi dengan sistem odometer dan/atau berbasis satelit
Cocok untuk digunakan di wilayah dengan garis lintang tinggi (± 65°), sangat dingin, dan ketinggian tinggi
Keandalan tinggi dan kinerja yang kuat

Spesifikasi Teknis

Jenis	TDF71A
Akselerometer
Bulan Bias Repeatability	≤ 20μg
Keakuratan Faktor Skala Bulan	≤ 20 ppm
Gyroscope
Kemampuan Mengulang Bias	≤ 0,01°/h
Keakuratan Faktor Skala	≤ 20 ppm
Perjalanan acak	≤ 0,003°/√hr
Fitur
Tingkat sudut	≥±400°/detik
Kecepatan Sudut	100000°/detik2
Percepatan	> 25 g
Sikap yang Sengaja	Orientasinya
Waktu penyelarasan	≤5 menit
Input/output
Antarmuka	3 RS422 full-duplex serial port, 1 100M Ethernet port
Keakuratan Posisi
Keakuratan menemukan utara/orientasi	...
Kombinasi navigasi inersia/odometer	≤ 0,4%D
Keakuratan menemukan utara/orientasi	≤ 3,0mil
Keakuratan pemenuhan bantalan/2 jam	≤ 4,0mil
Keakuratan posisi navigasi gabungan	≤ 2,0mil
Kinerja Aplikasi AHRS
Keakuratan Arah	≤ 2,0mil
Keakuratan Pitch & Roll	≤0,5mil
Karakteristik
Konsumsi daya	< 15W
Dimensi	110110100
Berat badan	< 2,2 kg
Suhu	-40°C~60°C
Kejutan	15g, gelombang setengah sinus 11ms
Tegangan Masuk	DC24V ((± 25%)
Pendinginan	Konduktivitas ke lempeng pemasangan
Getaran	20~2000Hz, 6,06g
MTBF	>20000 jam
