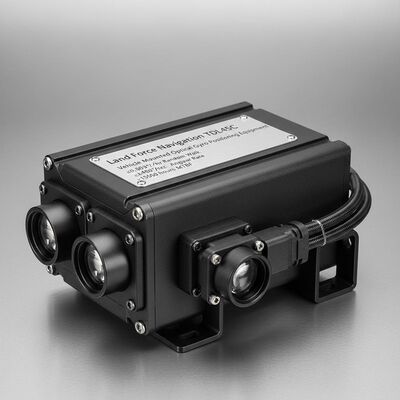

Kualitas TDL45C Peralatan Penentuan Posisi Gyro Optik yang dipasang pada kendaraan dengan ≤0,003°/√hr Random Walk, ≥±400°/sec Angular Rate dan >15000 jam MTBF pabrik

TDL45C Peralatan Penentuan Posisi Gyro Optik yang dipasang pada kendaraan dengan ≤0,003°/√hr Random Walk, ≥±400°/sec Angular Rate dan >15000 jam MTBF

Name: TDL45C Peralatan Penentuan Posisi Gyro Optik yang dipasang pada kendaraan dengan ≤0,003°/√hr Random Walk, ≥±400°/sec Angular Rate dan >15000 jam MTBF
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: TDL45C

Tempat Asal: Cina

Sertifikasi: CCS

Jumlah Pesanan Minimum: Satu set

Kemampuan Pasokan: 10 set per bulan

Waktu Pengiriman: 5-8 hari kerja

Kemasan Standar: Kotak karton

TDL45C.pdf

PDF

Ringkasan Produk

Sistem gyro optik yang dipasang di kendaraan TDL45C memberikan akurasi posisi ≤5m dengan MTBF 15.000+ jam. Dilengkapi kecepatan sudut ±400°/dtk, pengoperasian -40℃ hingga 60℃, dan berbagai mode navigasi untuk kendaraan militer dan industri.

Atribut Kustom Produk

Menyoroti

Peralatan Giroskop Optik yang Dipasang di Kendaraan

,

Peralatan Navigasi Inersia Giroskop Optik

Pengulangan Bias Bulan:

Cina

Akurasi faktor skala bulan:

T/T,D/P,D/A

Pengulangan Bias:

≤0,01°/jam

Akurasi faktor skala:

Baja tahan karat, baja karbon, dan baja paduan

Jalan acak:

Inventarisasi pengencang standar dan produk perangkat keras

Tingkat Sudut:

≥±400°/detik

Percepatan Sudut:

Shanghai, Tiongkok

MTBF:

set 6 potong

Deskripsi Produk

TDL45C Peralatan Penentuan Posisi dan Orientasi Gyro Optik yang dipasang pada kendaraan

Peralatan penentuan posisi dan orientasi gyro optik TDL45C yang dipasang di kendaraan menggunakan gyros laser atau serat optik canggih dan akselerometer kuarsa sebagai sensor inti.Menggunakan arsitektur sistem navigasi inersia dengan perangkat lunak navigasi canggih, ia memberikan data navigasi real-time di berbagai mode operasi termasuk update kecepatan nol (ZUPT), navigasi inersia / berbasis satelit terintegrasi,dan navigasi inersia/odometer terintegrasi.

Bidang Aplikasi

Sistem posisi gyro optik ini kompatibel dengan berbagai platform kendaraan termasuk kendaraan survey geodetik, platform tempur lapis baja (tank, artileri self-propelled,kendaraan tempur infanteri), kendaraan darat tak berawak (UGV), sistem kereta api berkecepatan tinggi, mesin pertanian, dan platform mekanis lainnya yang membutuhkan navigasi presisi.Solusi serbaguna ini melayani kebutuhan posisi di seluruh sipil, aplikasi militer, dan industri.

Karakteristik Kinerja

Navigasi otonom dengan kemampuan update kecepatan nol (ZUPT)
Navigasi terintegrasi dengan sistem odometer dan berbasis satelit
Perataan dan inisialisasi dalam keadaan statis dan dinamis (dalam gerak)
Cocok untuk wilayah garis lintang tinggi (± 65 °), sangat dingin, dan ketinggian tinggi
Desain keandalan tinggi untuk lingkungan yang menuntut

Spesifikasi Teknis

Kategori parameter	Spesifikasi	Nilai
Akselerometer	Bulan Bias Repeatability	≤ 10 μg
	Keakuratan Faktor Skala Bulan	≤ 10 ppm
	Gyroscope	Kemampuan Mengulang Bias	≤ 0,01°/h
Keakuratan Faktor Skala		≤ 5 ppm
Perjalanan acak		≤ 0,003°/√hr
Fitur	Tingkat sudut	≥±400°/detik
	Kecepatan Sudut	100000°/detik2
	Percepatan	> 25 g
	Sikap yang Sengaja	Orientasinya
Kinerja	Waktu Perataan	≤15 menit
Input/Output	Antarmuka	3 RS422 full-duplex serial port, 1 100M Ethernet port
Keakuratan Posisi	Keakuratan Pencarian Utara/Orientasi	≤ 5m
	Inertial Navigation/Odometer Kombinasi	≤ 0,05%D
	Keakuratan Pencarian Utara/Orientasi	≤ 0,3mil
	Berkas Mempertahankan Keakuratan/2h	≤ 0,3mil
	Keakuratan Posisi Navigasi Gabungan	≤0,2mil
Kinerja Aplikasi AHRS	Keakuratan Arah	≤0,2mil
Kinerja Aplikasi AHRS	Keakuratan Pitch & Roll	≤0,2mil
Karakteristik	Konsumsi Daya	< 40W
	Berat badan	< 8,2 kg
	Kisaran suhu	-40°C~60°C
	Ketahanan kejut	15g, gelombang setengah sinus 11ms
	Tegangan Masuk	DC24V ((± 25%)
	Metode pendinginan	Konduktivitas ke lempeng pemasangan
	Resistensi Getaran	20~2000Hz, 6,06g
	MTBF	>15000 jam
