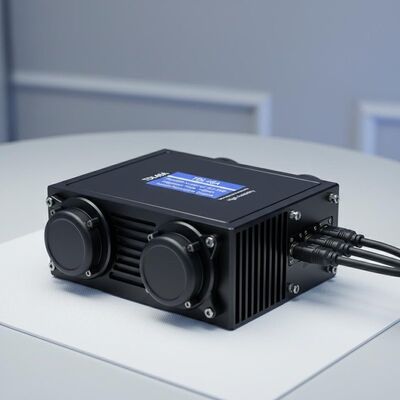

Kualitas TDL46A Peralatan posisi gyro optik yang dipasang pada kendaraan dengan akurasi posisi ≤0,3%D ≤8min Waktu penyelarasan dan Sistem Navigasi Inersia Keandalan Tinggi pabrik

TDL46A Peralatan posisi gyro optik yang dipasang pada kendaraan dengan akurasi posisi ≤0,3%D ≤8min Waktu penyelarasan dan Sistem Navigasi Inersia Keandalan Tinggi

Name: TDL46A Peralatan posisi gyro optik yang dipasang pada kendaraan dengan akurasi posisi ≤0,3%D ≤8min Waktu penyelarasan dan Sistem Navigasi Inersia Keandalan Tinggi
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdl46a
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: Tdl46a

Tempat Asal: Cina

Sertifikasi: CCS

Jumlah Pesanan Minimum: Satu set

Kemampuan Pasokan: 10 set per bulan

Waktu Pengiriman: 5-8 hari kerja

Kemasan Standar: Kotak karton

TDL46A.pdf

PDF

Ringkasan Produk

Peralatan pemosisian gyro optik yang dipasang di kendaraan TDL46A menawarkan navigasi presisi tinggi dengan akurasi ≤10m, mendukung berbagai mode integrasi (ZUPT/GNSS/odometer), dan beroperasi dalam kondisi ekstrem (-40℃~60℃). Dilengkapi konsumsi daya rendah (<20W), desain ringkas, dan MTBF 20.000+ jam untuk kinerja andal pada kendaraan militer dan industri.

Atribut Kustom Produk

Menyoroti

Peralatan posisi dan orientasi gyro optik

,

Peralatan Gyro Optik yang dipasang pada kendaraan

,

Unit pengukuran inersia yang dipasang pada kendaraan

Deskripsi Produk

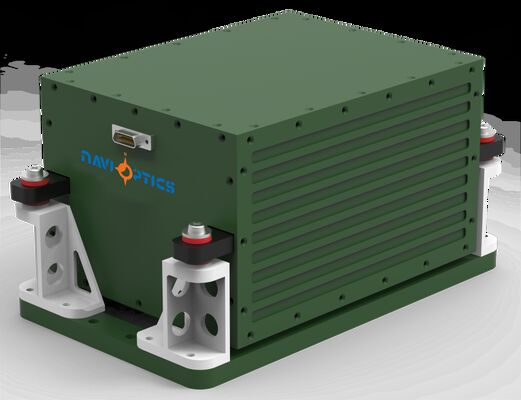

TDL46A Optical Gyro Positioning Orientation Equipment Vehicle Dipasang

Sistem penentuan posisi dan orientasi gyro optik TDL46A yang dipasang pada kendaraan menggunakan gyroskop laser atau serat optik canggih yang dikombinasikan dengan akselerometer kuarsa sebagai sensor inersia inti.Menggunakan arsitektur sistem navigasi inersia strapdown (SINS) dengan algoritma navigasi canggih, ia memberikan data posisi, orientasi, dan navigasi real-time untuk berbagai aplikasi platform kendaraan.

Kemampuan Operasional

Sistem ini mendukung beberapa mode operasional termasuk Zero-Velocity Update (ZUPT), navigasi terintegrasi GNSS/INS, dan navigasi terintegrasi odometer/INS,menyediakan parameter navigasi kendaraan yang komprehensif di berbagai skenario operasional.

Bidang Aplikasi

Kendaraan survei geodetik
Tank dan kendaraan lapis baja
Sistem artileri self-propelled
Kendaraan tempur infanteri
Kendaraan darat tak berawak
Kereta api berkecepatan tinggi
Kendaraan mesin pertanian

Karakteristik Kinerja

Operasi di wilayah lintang tinggi (± 65°), dingin ekstrem, dan lingkungan ketinggian tinggi
Kemampuan navigasi otonom dengan pembaruan kecepatan nol (ZUPT)
Navigasi terintegrasi dengan sistem odometer dan berbasis satelit
Keandalan tinggi untuk aplikasi yang menuntut
Perataan dan inisialisasi dalam keadaan statis dan dinamis (dalam gerak)

Spesifikasi Teknis

Jenis Parameter	Spesifikasi
Model	TDL46A
Akselerometer - Bulan Bias Repeatability	≤ 20μg
Akselerometer - Keakuratan Faktor Skala Bulan	≤ 20 ppm
Repeatability Gyro - Bias	≤ 0,008°/jam
Keakuratan Faktor Skala Gyro	≤ 5 ppm
Gyro - Berjalan secara acak	≤ 0,003°/√hr
Tingkat sudut	≥±400°/detik
Kecepatan Sudut	100000°/detik2
Percepatan	> 25 g
Sikap yang Sengaja	Orientasinya
Waktu Perataan	≤8 menit
Input/Output	3 RS422 full-duplex serial port, 1 100M Ethernet port
Keakuratan Posisi - Menemukan Utara / Orientasi	≤ 10m
Inertial Navigation/Odometer Kombinasi	≤ 0,3%D
Keakuratan Pencarian Utara/Orientasi	≤1,0mil
Berkas Mempertahankan Keakuratan/2h	≤1,5mil
Keakuratan Posisi Navigasi Gabungan	≤ 0,75mil
Aplikasi AHRS - Keakuratan Judul	≤ 0,75mil
Aplikasi AHRS - Keakuratan Pitch & Roll	≤ 0,35mil
Konsumsi Daya	< 20W
Dimensi	195160108 mm
Berat badan	< 3,9kg
Suhu operasi	-40°C sampai +60°C
Ketahanan kejut	15g, gelombang setengah sinus 11ms
Tegangan Masuk	DC24V (± 25%)
Metode pendinginan	Konduktivitas ke lempeng pemasangan
Resistensi Getaran	20-2000Hz, 6,06g
MTBF	>20000 jam
