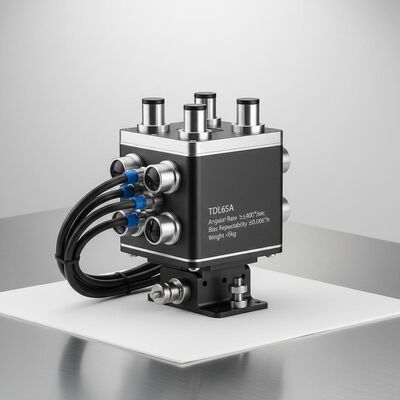

Kualitas TDL65A Peralatan posisi gyro optik yang dipasang pada kendaraan dengan kecepatan sudut ≥±400°/detik, pengulangan bias ≤0,006°/jam dan berat <6kg pabrik

TDL65A Peralatan posisi gyro optik yang dipasang pada kendaraan dengan kecepatan sudut ≥±400°/detik, pengulangan bias ≤0,006°/jam dan berat <6kg

Name: TDL65A Peralatan posisi gyro optik yang dipasang pada kendaraan dengan kecepatan sudut ≥±400°/detik, pengulangan bias ≤0,006°/jam dan berat <6kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdl65a
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: Tdl65a

Tempat Asal: Cina

Sertifikasi: CCS

Jumlah Pesanan Minimum: Satu set

Kemampuan Pasokan: 10 set per bulan

Waktu Pengiriman: 5-8 hari kerja

Kemasan Standar: Kotak karton

TDL65A.pdf

PDF

Ringkasan Produk

Sistem gyro optik TDL65A yang dipasang di kendaraan menghasilkan pengulangan bias ≤0,006°/jam dan laju sudut ≥±400°/detik. Mendukung integrasi ZUPT, GNSS & odometer untuk tank, UAV & kendaraan survei. Beroperasi dalam kondisi ekstrim (-40℃~60℃) dengan 20.000+ jam MTBF.

Atribut Kustom Produk

Menyoroti

Sistem navigasi inersia canggih

,

Sistem navigasi inersia yang dipasang pada kendaraan

Pengulangan Bias:

≤0,006°/jam

Akurasi faktor skala:

≤3ppm

Jalan acak:

≤0.0015 °/√hr

Tingkat Sudut:

≥±400°/detik

Ukuran:

193 × 169 × 160

Berat:

＜ 6kg

Deskripsi Produk

Advanced Land Force Navigation TDL65A Kendaraan yang dipasang Optical Gyro Positioning And Orientation Equipment

Sistem penentuan posisi dan orientasi gyro optik TDL65A yang dipasang di kendaraan menggunakan gyros laser / serat optik dan akselerometer kuarsa sebagai sensor inti.Mengadopsi arsitektur navigasi inersia dengan algoritma navigasi canggihSeri produk ini mendukung beberapa mode operasi termasuk Zero Velocity Update (ZUPT), navigasi inersia yang dibantu GNSS,dan navigasi inersia dengan bantuan odometer.

Bidang Aplikasi

Kendaraan survei geodetik
Tank dan artileri self-propelled
Kendaraan tempur infanteri
Kendaraan tak berawak
Kereta api berkecepatan tinggi
Kendaraan mesin pertanian

Karakteristik Kinerja

Kemampuan navigasi otonom
Fungsionalitas pembaruan kecepatan nol (ZUPT)
Navigasi terintegrasi dengan sistem odometer dan berbasis satelit
Desain keandalan tinggi
Cocok untuk wilayah garis lintang tinggi (± 65 °), sangat dingin, dan ketinggian tinggi
Kapasitas penyelarasan dan inisialisasi dalam keadaan statis atau dinamis (dalam gerak)

Spesifikasi Teknis

Jenis Parameter	Spesifikasi
Model	TDL65A
Repeatability Accelerometer Bias	≤ 10 μg
Akurasi Faktor Skala Akselerometer	≤ 10 ppm
Repeatability Gyro Bias	≤ 0,006°/jam
Keakuratan Faktor Skala Gyro	≤3 ppm
Gyro Random Walk	≤ 0,0015°/√hr
Tingkat sudut	≥±400°/detik
Kecepatan Sudut	100000°/detik2
Percepatan	> 25 g
Sikap yang Sengaja	Orientasinya
Waktu Perataan	≤8 menit
Input/Output	3 RS422 full-duplex serial port, 1 100M Ethernet port
Keakuratan Pencarian Utara/Orientasi	≤ 7m
Inertial Navigation/Odometer Kombinasi	≤ 0,2%D
Berkas Mempertahankan Keakuratan (2h)	≤1,0mil
Keakuratan Posisi Navigasi Gabungan	≤0,5mil
Akurasi Judul AHRS	≤0,5mil
Keakuratan Pitch & Roll AHRS	≤0,2mil
Konsumsi Daya	< 30W
Dimensi	193169160 mm
Berat badan	< 6kg
Suhu operasi	-40°C sampai 60°C
Ketahanan kejut	15g, gelombang setengah sinus 11ms
Tegangan Masuk	DC24V ((± 25%)
Metode pendinginan	Konduktivitas ke lempeng pemasangan
Resistensi Getaran	20~2000Hz, 6,06g
MTBF	>20000 jam
