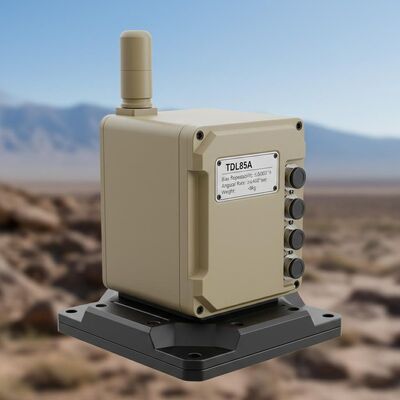

Kualitas TDL85A Peralatan Penentuan Posisi Gyro Optik yang dipasang pada kendaraan dengan pengulangan bias ≤ 0,003°/jam, laju sudut ≥ ± 400°/detik, dan berat < 8 kg pabrik

TDL85A Peralatan Penentuan Posisi Gyro Optik yang dipasang pada kendaraan dengan pengulangan bias ≤ 0,003°/jam, laju sudut ≥ ± 400°/detik, dan berat < 8 kg

Name: TDL85A Peralatan Penentuan Posisi Gyro Optik yang dipasang pada kendaraan dengan pengulangan bias ≤ 0,003°/jam, laju sudut ≥ ± 400°/detik, dan berat < 8 kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdl85a
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: Tdl85a

Tempat Asal: Cina

Sertifikasi: CCS

Jumlah Pesanan Minimum: Satu set

Kemampuan Pasokan: 10 set per bulan

Waktu Pengiriman: 5-8 hari kerja

Kemasan Standar: Kotak karton

TDL85A.pdf

PDF

Ringkasan Produk

Gyro optik yang dipasang di kendaraan TDL85A menghadirkan navigasi presisi dengan bias ≤0,003°/jam, akurasi ≤2ppm, dan kecepatan ±400°/detik. Bersertifikat untuk pengoperasian -40℃~60℃, mendukung integrasi ZUPT, GNSS & odometer untuk tank, kendaraan survei & platform tak berawak.

Atribut Kustom Produk

Menyoroti

Optical Gyro Navigation yang dipasang pada kendaraan

,

Sistem navigasi inersia Angkatan Darat

,

Sistem navigasi inersia gyro optik

Pengulangan Bias:

≤0,003°/jam

Jalan acak:

2.4G & 5G

Akurasi faktor skala:

Ya

Tingkat Sudut:

≥±400°/detik

Ukuran:

232 × 186 × 160

Berat:

Dongguan, Guangdong, Tiongkok

Deskripsi Produk

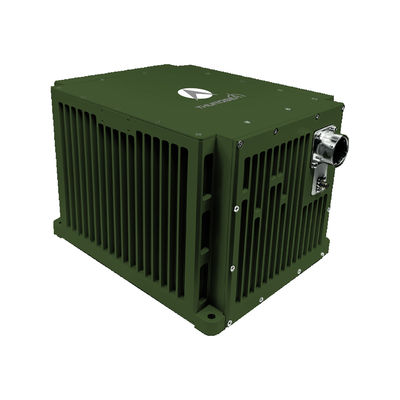

Perangkat Pengorientasikan Posisi Gyro Optik TDL85A

Sistem penentuan posisi dan orientasi gyro optik yang dipasang di kendaraan ini menggunakan gyroskop laser atau serat optik yang dikombinasikan dengan akselerometer kuarsa sebagai sensor utamanya.Menggunakan arsitektur sistem navigasi inersia (SINS) dengan perangkat lunak navigasi canggih, ia memberikan data navigasi real-time melalui beberapa mode operasional.

Kemampuan Sistem

Peralatan ini menyediakan parameter navigasi kendaraan lengkap termasuk posisi, kecepatan, dan sikap untuk memenuhi beragam persyaratan berbagai platform kendaraan.Mode operasi termasuk Zero-Velocity Update (ZUPT) untuk kalibrasi stasioner, navigasi terintegrasi inersia / GNSS (GPS / BeiDou), dan integrasi inersia / odometer.

Bidang Aplikasi

Kendaraan survei geodetik
Tank dan artileri self-propelled
Kendaraan tempur infanteri
Kendaraan tak berawak
Kereta api berkecepatan tinggi
Kendaraan mesin pertanian

Karakteristik Kinerja

Kapasitas penyelarasan dan inisialisasi dalam keadaan statis atau dinamis (dalam gerak)
Fitur navigasi otonom, update kecepatan nol (ZUPT) dan navigasi terintegrasi dengan sistem odometer dan/atau berbasis satelit
Cocok untuk digunakan di wilayah dengan garis lintang tinggi (± 65°), sangat dingin, dan ketinggian tinggi
Desain keandalan tinggi

Spesifikasi Teknis

Jenis Parameter	Spesifikasi
Acelerometer Bulan Bias Repeatability	≤ 10 μg
Akselerometer Bulan Skala Faktor Keakuratan	≤ 10 ppm
Repeatability Gyro Bias	≤ 0,003°/h
Keakuratan Faktor Skala Gyro	≤ 2 ppm
Perjalanan acak	≤0.0008°/√hr
Tingkat sudut	≥±400°/detik
Kecepatan Sudut	100000°/detik2
Percepatan	> 25 g
Sikap yang Sengaja	Orientasinya
Waktu Perataan	≤8 menit
Input/Output	3 RS422 full-duplex serial port, 1 100M Ethernet port
Keakuratan Pencarian Utara/Orientasi	≤ 7m
Inertial Navigation/Odometer Kombinasi	≤ 0,1%D
Berkas Mempertahankan Keakuratan/2h	≤0,5mil
Keakuratan Posisi Navigasi Gabungan	≤ 0,3mil
Akurasi Judul AHRS	≤ 0,3mil
Keakuratan Pitch & Roll AHRS	≤0,2mil
Konsumsi Daya	< 30W
Dimensi	232186160
Berat badan	< 8kg
Suhu operasi	-40°C~60°C
Ketahanan kejut	15g, gelombang setengah sinus 11ms
Tegangan Masuk	DC24V ((± 25%)
Metode pendinginan	Konduktivitas ke lempeng pemasangan
Resistensi Getaran	20~2000Hz, 6,06g
MTBF	>20000 jam
