Kualitas TDL645B Peralatan Penentuan Posisi Gyro Optik yang dipasang pada kendaraan dengan ≤0,01°/h Bias Repeatability dan ≥±400°/sec Angular Rate untuk ≤0,08%D Keakuratan Posisi pabrik

TDL645B Peralatan Penentuan Posisi Gyro Optik yang dipasang pada kendaraan dengan ≤0,01°/h Bias Repeatability dan ≥±400°/sec Angular Rate untuk ≤0,08%D Keakuratan Posisi

Name: TDL645B Peralatan Penentuan Posisi Gyro Optik yang dipasang pada kendaraan dengan ≤0,01°/h Bias Repeatability dan ≥±400°/sec Angular Rate untuk ≤0,08%D Keakuratan Posisi
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL645B
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: TDL645B

Tempat Asal: Cina

Sertifikasi: CCS

Jumlah Pesanan Minimum: Satu set

Kemampuan Pasokan: 10 set per bulan

Waktu Pengiriman: 5-8 hari kerja

Kemasan Standar: Kotak karton

TDL645B.pdf

PDF

Ringkasan Produk

Land Force TDL645B: Penempatan gyro yang dipasang di kendaraan berpresisi tinggi dengan bias ≤0,01°/jam, laju sudut ±400°/dtk, dan pengoperasian -40℃~60℃. Mendukung integrasi ZUPT, GNSS/IMU, dan inersia/odometer untuk navigasi akurat dalam kondisi ekstrem.

Atribut Kustom Produk

Menyoroti

Peralatan Posisi Gyro Optik

,

Peralatan penentuan posisi gyro optik yang dipasang pada kendaraan

,

Peralatan orientasi posisi gyro optik

Pengulangan Bias:

≤0,01°/jam

Akurasi faktor skala:

Baja tahan karat, baja karbon, dan baja paduan

Jalan acak:

Inventarisasi pengencang standar dan produk perangkat keras

Tingkat Sudut:

≥±400°/detik

Berat:

Warna, Laju Aliran, Konfigurasi Filter, Paket, dll.

Tegangan Masukan:

Barang tunggal

Deskripsi Produk

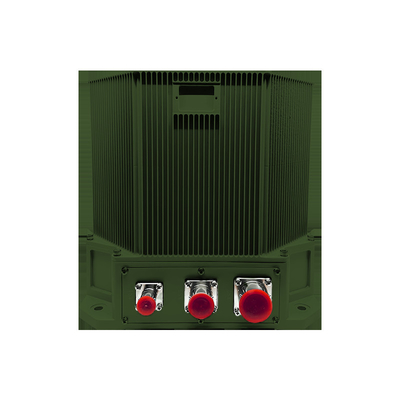

TDL645B Peralatan Penentuan Posisi dan Orientasi Gyro Optik yang dipasang pada kendaraan

Sistem posisi dan orientasi gyro optik canggih yang dipasang pada kendaraan yang dirancang untuk aplikasi navigasi dan penentuan posisi yang tepat di berbagai platform seluler.

Tinjauan Sistem

TDL645B menggabungkan gyros laser atau serat optik dengan akselerometer kuarsa dalam arsitektur navigasi inersia strapdown.memberikan parameter navigasi kendaraan secara real-time melalui beberapa mode operasi termasuk pembaruan kecepatan nol (ZUPT), navigasi GNSS/IMU terpadu, dan navigasi inersia/odometer terpadu.

Bidang Aplikasi

Kendaraan survei geodetik
Tank dan kendaraan lapis baja
Sistem artileri self-propelled
Kendaraan tempur infanteri
Kendaraan darat tak berawak
Kereta api berkecepatan tinggi
Kendaraan mesin pertanian

Karakteristik Kinerja

Perataan dan inisialisasi dalam keadaan statis atau dinamis (dalam gerak)
Navigasi otonom dengan kemampuan update kecepatan nol (ZUPT)
Navigasi terintegrasi dengan sistem odometer dan berbasis satelit
Operasi di wilayah lintang tinggi (± 65°), sangat dingin, dan ketinggian tinggi
Desain keandalan tinggi untuk lingkungan yang menuntut

Spesifikasi Teknis

Jenis Parameter	Spesifikasi
Model	TDL645B
Repeatability Accelerometer Bias	≤ 20μg
Akurasi Faktor Skala Akselerometer	≤ 20 ppm
Repeatability Gyro Bias	≤ 0,01°/h
Keakuratan Faktor Skala Gyro	≤ 5 ppm
Gyro Random Walk	≤ 0,003°/√hr
Tingkat sudut	≥±400°/detik
Kecepatan Sudut	100000°/detik2
Percepatan	> 25 g
Waktu Perataan	≤15 menit
Input/Output	3 RS422 full-duplex serial port, 1 100M Ethernet port
Keakuratan Pencarian Utara/Orientasi	≤ 5m
Inertial Navigation/Odometer Kombinasi	≤ 0,08%D
Berkas Mempertahankan Keakuratan (2h)	≤ 0,4mil
Keakuratan Posisi Navigasi Gabungan	≤0,2mil
Keakuratan Jalur (AHRS)	≤0,2mil
Keakuratan Pitch & Roll (AHRS)	≤0,2mil
Konsumsi Daya	< 40W
Berat badan	< 6,5 kg
Suhu operasi	-40°C~60°C
Ketahanan kejut	15g, gelombang setengah sinus 11ms
Tegangan Masuk	DC24V ((± 25%)
Metode pendinginan	Konduktivitas ke lempeng pemasangan
Resistensi Getaran	20~2000Hz, 6,06g
MTBF	>15000 jam

Sistem penentuan posisi komprehensif ini memberikan informasi posisi, kecepatan, dan posisi kendaraan yang lengkap dan terus menerus,memenuhi persyaratan yang beragam dari berbagai platform yang dipasang di kendaraan dalam lingkungan operasi yang menuntut.
