Detail produk:
|
Bobot: | ≤2200g | Detektor: | MCT 640 × 512 |
---|---|---|---|
Focal length: | 15 ㎜ ~ 300 ㎜ zoom terus menerus | Kontrol komunikasi: | RS232 |
Rentang spektral: | 3,7 ~ 4,8μm | Frekuensi Bingkai: | 50Hz |
Pembalikan gambar: | Horisontal vertikal | Zoom Elektronik: | × 2 / × 4 pembesaran elektronik |
Cahaya Tinggi: | Kamera keamanan termal flir 15mm,kamera pengintai termal gelombang sedang,kamera pencitraan termal pendingin portabel |

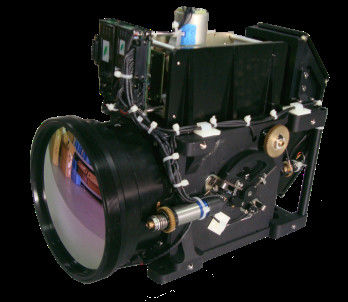

15-300mm F4 zoom kontinu Sistem Kamera Pencitraan Termal Pendinginan Gelombang Sedang
15-300mm F4 Spesifikasi Sistem Pencitraan Termal adalah
pencitraan termal berpendingin MWIR canggih yang digunakan untuk deteksi jarak jauh.
Inti berpendingin MWIR yang sangat sensitif dengan resolusi 640x512 bisa
menghasilkan gambar yang sangat jernih dengan resolusi sangat tinggi;yang 15mm ~ 300mm
lensa infra merah zoom kontinu yang digunakan dalam produk dapat secara efektif
membedakan target seperti orang, kendaraan dan kapal dalam jarak jauh.
Gambar1 Citra pencitraan termal
1 Spesifikasi Teknis
1.1 Detektor
Detektor MCT 640 × 512
Rentang spektrum 3,7 ~ 4,8μm
Jarak piksel 15μm
Metode pendinginan Stirling Kulkas
1.2 Lensa
Panjang fokus 15 ㎜ ~ 300 ㎜ zoom terus menerus
F 4
1.3 Kinerja
Rentang FOV 1,83 ° (H) × 1,46 ° (V) hingga 36,5 ° (H) × 29,2 ° (V)
Waktu pendinginan ≤8 menit dalam suhu normal
Output Video sinyal video analog format PAL standar
Frekuensi Bingkai 50Hz
NETD ≤25mk @ 25 ℃
Sumber daya DC 24 ~ 32 V, dengan polaritas terbalik daya
perlindungan
Konsumsi daya ≤15W @ 25 ℃, kondisi mapan
≤30W @ 25 ℃, puncak awal
Suhu Operasi -30 ℃ ~ 55 ℃
Suhu Penyimpanan -40 ℃ ~ 70 ℃
1.4 Perintah dan Kontrol
Kontrol komunikasi RS232
Koreksi koreksi manual / koreksi latar belakang
Kontrol polaritas saklar panas putih panas / hitam
Zoom Elektronik × 2 / × 4 zoom elektronik
Peningkatan citra Ya
Tampilan silang Ya
Gambar berputar Horizontal / vertikal
2 Parameter Fisik
Berat ≤2200g
Ukuran lihat di bawah
Gambar 2.Ilustrasi ukuran mekanis
3 Definisi Antarmuka Listrik Inti
Tabel 1. Definisi pin konektor (HARWIN: M80-5401605)
Gambar3.M80-5401605 diagram urutan pin
