Detail produk:
|
| Pengulangan Bias Bulan: | ≤20μg | Akurasi faktor skala bulan: | ≤20ppm |
|---|---|---|---|
| Pengulangan bias: | ≤0.008 °/jam | Akurasi faktor skala: | ≤20ppm |
| Jalan acak: | ≤0.003 °/√hr | Getaran: | 20 ~ 2000Hz, 6.06g |
| MTBF: | ＞15000 jam |

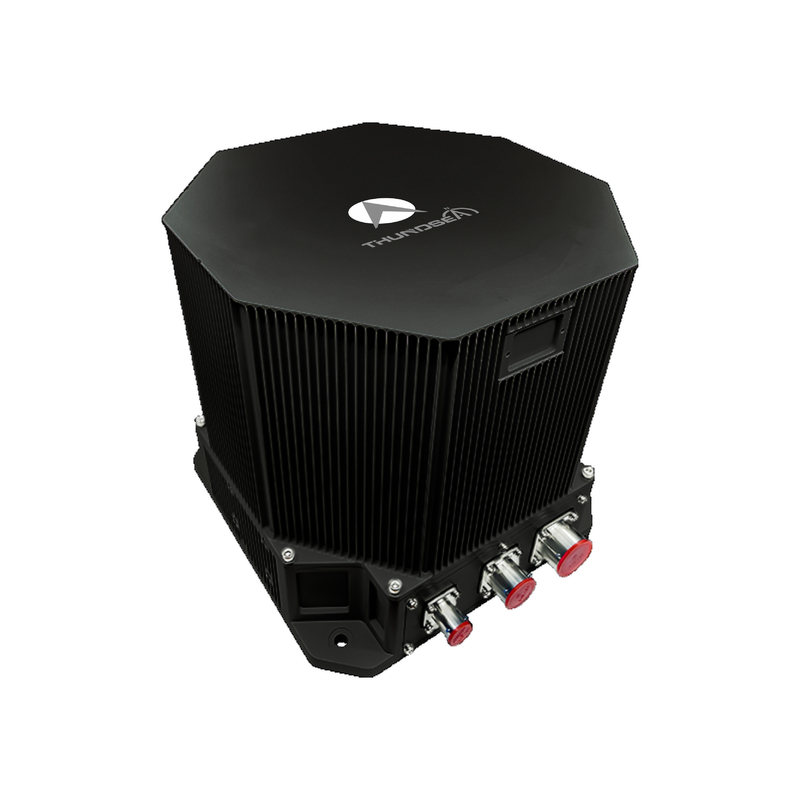

Navigasi Penerbangan TDF645B Navigasi Inersia Gyro Optik di Udara
1 Introductin
Airborne Optical Gyro Inertial Navigation System (INS) menggunakan gyroscope optik dan akselerometer kuarsa sebagai komponen utama sensingnya,menggunakan arsitektur sistem strapdown atau dithered (modulasi)Mengoperasikan dengan perangkat lunak navigasi canggih pada kecepatan pemrosesan tinggi, sistem memberikan data navigasi real-time melalui inti komputasi canggih.Seri produk ini memiliki kemampuan integrasi multi-sumber, mendukung fusi navigasi satelit, navigasi langit, navigasi radio, data altimeter, dan sistem navigasi visual sesuai dengan persyaratan misi.Menawarkan mode operasi yang fleksibel mulai dari navigasi inersia murni hingga fusi multi sensor yang dioptimalkan, ia menyediakan parameter navigasi yang komprehensif termasuk posisi yang tepat, kecepatan, dan informasi sikap untuk platform udara.
2Bidang Aplikasi
Cocok untuk UAV sayap tetap, UAV sayap berputar, dan kendaraan udara khusus.
3KinerjaCkarakteristik
Mendukung fusi multi-sensor, menggabungkan data satelit, langit, altimeter, radio, dan navigasi visual.
Mendukung beralih antara penyelarasan diri, penyelarasan dasar bergerak, dan penyelarasan transfer berdasarkan kebutuhan pelanggan.
Mampu diselaraskan pada platform getaran berbasis darat dan diselaraskan selama penerbangan.
Dilengkapi dengan deteksi kesalahan sistem dan fungsi alarm.
4 Parameter utama
| Jenis | TDF645B | ||
| Akselerometer | Bulan Bias Repeatability | ≤ 20μg | |
| Keakuratan Faktor Skala Bulan | ≤ 20 ppm | ||
| Gyroscope | Kemampuan Mengulang Bias | ≤ 0,008°/jam | |
| Keakuratan Faktor Skala | ≤ 20 ppm | ||
| Perjalanan acak | ≤ 0,003°/√hr | ||
| Fitur | Keakuratan posisi | Inersia murni | ≤1nm/6h |
| Kombinasi satelit navigasi inersia | Lebih baik dari keakuratan satelit | ||
| Keakuratan kecepatan | Inersia murni | ≤1,0m/s | |
| Kombinasi satelit navigasi inersia | ≤ 0,2m/s | ||
| Tingkat sudut | ≥±400°/detik | ||
| Kecepatan Sudut | 100000°/detik2 | ||
| Percepatan | > 25 g | ||
| Sikap yang Sengaja | Orientasinya | ||
| Waktu penyelarasan | ≤8 menit | ||
| Input/output | 3 RS422 full-duplex serial port, 1 100M Ethernet port | ||
| Waktu Perataan | Waktu | <15 menit | |
| Kinerja Aplikasi AHRS | Keakuratan Arah | Inersia murni | ≤0,1°sec ((L) |
| Kombinasi navigasi satelit | ≤ 0,05°sec ((L) | ||
| Keakuratan Pitch & Roll | Inersia murni | ≤ 0,05° | |
| Kombinasi navigasi satelit | ≤ 0,02° | ||
| Karakteristik | Konsumsi daya | < 40W | |
| Dimensi | 193×169×160 | ||
| Berat badan | < 6,5 kg | ||
| Suhu | -40°C~60°C | ||
| Kejutan | 15g, gelombang setengah sinus 11ms | ||
| Tegangan Masuk | DC24V ((± 25%) | ||
| pendinginan | Konduktivitas ke lempeng pemasangan | ||
| Getaran | 20~2000Hz,6.06g | ||
| MTBF | >15000 jam | ||
