Unit Inersia Serat Optik TDF72IMU0 Keakuratan Tinggi untuk Pengukuran Gerak Dinamis Penuh dengan Ukuran Kecil

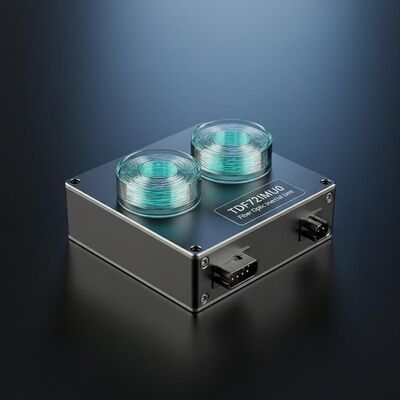

Kualitas Unit Inersia Serat Optik TDF72IMU0 Keakuratan Tinggi untuk Pengukuran Gerak Dinamis Penuh dengan Ukuran Kecil pabrik

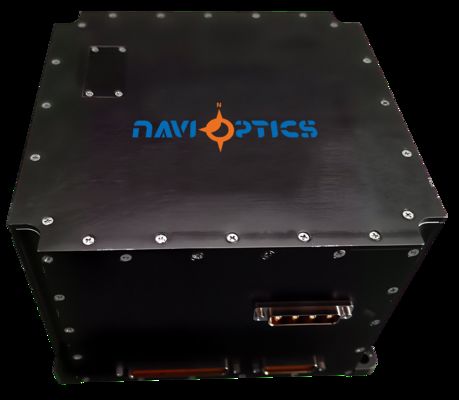

Kualitas Unit Inersia Serat Optik TDF72IMU0 Keakuratan Tinggi untuk Pengukuran Gerak Dinamis Penuh dengan Ukuran Kecil pabrik
Kualitas Unit Inersia Serat Optik TDF72IMU0 Keakuratan Tinggi untuk Pengukuran Gerak Dinamis Penuh dengan Ukuran Kecil pabrik

Unit Inersia Serat Optik TDF72IMU0 Keakuratan Tinggi untuk Pengukuran Gerak Dinamis Penuh dengan Ukuran Kecil

Atribut Utama
Nama merek: NAVI OPTICS
Nomor Model: TDF72IMU0
Tempat Asal: Tiongkok
Ketentuan Pembayaran: L/C,T/T
Kemasan Standar: Kotak karton

Ringkasan Produk

IMU serat optik berakurasi tinggi dengan stabilitas gyro 0,01°/jam & jangkauan ±20g. Desain yang ringkas dan kokoh untuk lingkungan yang keras dalam aplikasi pertahanan, ruang angkasa, dan kelautan. Daya rendah, kinerja bersertifikat.

Atribut Kustom Produk

Menyoroti

Unit Inersia Serat Optik Akurasi Tinggi

,

IMU Pengukuran Gerakan Dinamis Penuh

,

Unit Pengukuran Inersia Ukuran Kecil

Deskripsi Produk
Unit Inersia Serat Optik TDF72IMU0 Keakuratan Tinggi
Full Dynamic Motion Measurement untuk aplikasi yang menuntut presisi dan keandalan dalam kondisi ekstrem.
Ringkasan Produk
Unit inersia serat optik canggih ini memiliki teknologi pengurangan getaran delapan titik, menjadikannya ideal untuk lingkungan dampak tinggi dan getaran tinggi.konstruksi ringan, konsumsi daya rendah, dan akurasi yang luar biasa untuk pengukuran dinamis yang komprehensif dari informasi gerak sudut dan linier pembawa.
Dirancang untuk aplikasi bervolume kecil dan presisi tinggi di berbagai platform termasuk senjata air/torpedo, kendaraan darat, sistem udara, dan platform senjata rudal.
Spesifikasi Kinerja
Indikator Kinerja Giroskop
Parameter Spesifikasi Nilai Catatan
Stabilitas Bias Nol (100s) Stabilitas bias nol 00,01°/jam
Stabilitas Bias Nol (10s) Stabilitas bias nol 00,03°/jam
Variabel Suhu Zero Bias Stabilitas bias nol 00,05°/jam
Faktor Skala Faktor skala suhu penuh ≤ 150 ppm
Koefisien berjalan acak Indikator lainnya 00,002°/jam
Jangkauan Masukan Jangkauan input 400°/s
Indikator Kinerja Akselerometer
Parameter Spesifikasi Nilai Catatan
Penyimpangan Kesalahan Komprehensif Bulan Indeks penyimpangan 20 μg
Zero Bias Sensitivitas Suhu Indikator bias nol 20μg/°C
Skala Faktor Kesalahan Komprehensif Bulanan Faktor Skala 20 ppm
Sensitivitas suhu faktor skala Faktor Skala 20 ppm/°C
Jangkauan Masukan Indikator kisaran ± 20g
Karakteristik Unit
Kategori Parameter Spesifikasi Catatan
Kinerja Lingkungan Suhu operasi -40°C-60°C
Kinerja Lingkungan Suhu penyimpanan -45°C~70°C
Persyaratan Umum Sumber daya listrik 18 ‡ 36V ((DC)
Persyaratan Umum Konsumsi daya stabil ≤15W Konsumsi daya awal ≤ 25W
Protokol Komunikasi
Output data debugging beroperasi pada laju baud 460800, dengan 8 bit data, 1 stop bit, tidak ada checksum, dan transmisi low-to-high order.data perintah pengguna, data catatan navigasi satelit, dan data hasil navigasi.
SN Isi Pesan Jenis Catatan
1 ~ 2 Header frame char 0x5A,0x54
3 Panjang bingkai char 0x1E
4 Frame ID char 0x04
5 ~ 8 Nomor frame int 200Hz akumulasi
9 ~ 11 X output akselerometer char*3 Catatan 1
12 ~ 14 Y output akselerometer char*3
15 ~ 17 Z output akselerometer char*3
18 ~ 20 Keluarnya gyroscope X char*3 Catatan 2
21 ~ 23 Output giroskop Y char*3
24 ~ 26 Output gyroscope Z char*3
27 Reservasi char
28 ~ 31 Reservasi int
32 ~ 33 Reservasi pendek
34 Jumlah cek Total 4-33 byte
Catatan 1: Perhitungan Peningkatan Kecepatan
  • Nilai peningkatan kecepatan 5ms output oleh akselerometer pada waktu tk adalah yk (unit: m/s)
  • Tentukan nilai awal akumulasi peningkatan kecepatan SumVelInt=0
  • Tentukan Yk=int [yk * 1e5+δ Yk-1], di mana int [*] mewakili operasi pembulatan, dan δ Yk-1 mewakili sisanya setelah membulatkan peningkatan kecepatan pada langkah sebelumnya
  • Sisa setelah membulatkan Yk: δ Yk=yk * 1e5+δ Yk-1-Yk
  • SumVelInt = SumVelInt + Yk
  • Batas kisaran bilangan bulat untuk SumVelInt: Jika SumVelInt ≥ 1e7, SumVelInt=SumVelInt -1e7; Jika SumVelInt<0, SumVelInt=SumVelInt+1e7
  • Setelah pemrosesan bilangan bulat, batasi kisaran nilai SumVelInt menjadi [0,1e7]
  • Kirim 3 byte terakhir SumVelInt setelah pemrosesan bilangan bulat
Catatan 2: Perhitungan Increment Angle
  • Nilai peningkatan sudut 5ms dari output giroskop pada waktu tk adalah xk (unit: rad)
  • Tentukan nilai awal SumAngInt untuk akumulasi peningkatan sudut sebagai 0
  • Tentukan Xk=int [xk * 1e7+δ Xk-1], di mana int [*] mewakili operasi pembulatan, dan δ Xk-1 mewakili sisanya setelah membulatkan peningkatan sudut sebelumnya
  • Sisa setelah membulatkan Xk: δ Xk=xk * 1e7+δ Xk-1-Xk
  • SumAngInt = SumAngInt + Xk
  • Batas kisaran bilangan bulat SumAngInt: Jika SumAngInt ≥ 1e7, SumAngInt=SumAngInt -1e7; Jika SumAngInt<0, SumAngInt=SumAngInt+1e7
  • Setelah pemrosesan bilangan bulat, batasi kisaran nilai SumAngInt menjadi [0,1e7]
  • Kirim 3 byte terakhir dari SumAngInt setelah pemrosesan bilangan bulat
Antarmuka Listrik
Antarmuka listrik eksternal termasuk antarmuka daya, antarmuka komunikasi RS422, dan antarmuka Ethernet 100Mbps.
Pin. Konektivitas Nama sinyal Karakteristik sinyal
1,2 Sumber daya eksternal Pasokan listrik PCS positif 24V
3,4 Pengisian daya PCS tanah Power Ground
5 Output sinyal 200Hz IMU_TX1+ Data IMU output positif
6 IMU_TX1- IMU data output negatif
9 sinyal sinkronisasi IMU_SYN+ Sinyal sinkronisasi IMU positif
10 IMU_SYN- sinyal sinkronisasi IMU negatif
Dimensi Fisik
Unit Inersia Serat Optik TDF72IMU0 Keakuratan Tinggi untuk Pengukuran Gerak Dinamis Penuh dengan Ukuran Kecil 0
Dimensi: 160mm * 160mm * 115mm (± 1mm, tidak termasuk konektor)
Berat: ≤ 3kg
