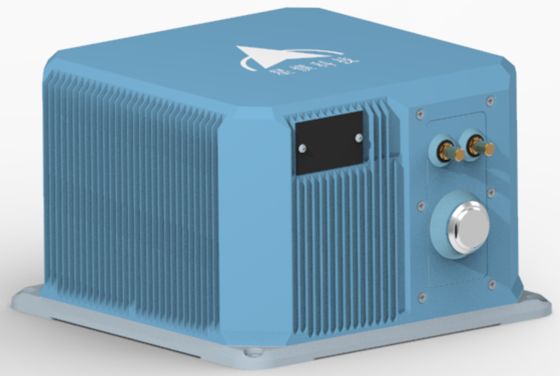

Kualitas Ukuran Kecil TDFG99IMU Fiber Optic Inertial Unit dengan Keakuratan Tinggi dan Berat Ringan untuk Pengukuran Dinamis pabrik

Ukuran Kecil TDFG99IMU Fiber Optic Inertial Unit dengan Keakuratan Tinggi dan Berat Ringan untuk Pengukuran Dinamis

Name: Ukuran Kecil TDFG99IMU Fiber Optic Inertial Unit dengan Keakuratan Tinggi dan Berat Ringan untuk Pengukuran Dinamis
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: TDFG99IMU

Tempat Asal: CINA

Sertifikasi: CCS

Jumlah Pesanan Minimum: satu set

Ketentuan Pembayaran: L/c, t/t

Kemasan Standar: Kotak karton

TDF99IMU0 Fiber Optic Inertial Unit.pdf

PDF

Ringkasan Produk

Unit Inersia Serat Optik Ukuran Kecil TDFG99IMU Ini kompak, ringan serat optik unit inersia memberikan presisi tinggi dengan konsumsi daya rendah.Hal ini memastikan kinerja yang dapat diandalkan di lingkungan dampak tinggi dan getaran tinggi. Ideal untuk aplikasi strapdown murni, ia memenuhi ...

Atribut Kustom Produk

Menyoroti

unit inersia serat optik kecil

,

Sensor Imu Keakuratan Tinggi

,

unit pengukuran inersia ringan

Nol Bias Stability (100s):

0,005 °/jam

Nol Bias Stability (10s):

0,01 °/jam

Suhu variabel nol stabilitas:

0,02 °/jam

Faktor Skala Suhu Penuh:

≤150ppm

Koefisien jalan acak:

0,001 °/jam

Rentang Masukan:

400 °/s

Deskripsi Produk

Unit Inersia Serat Optik Ukuran Kecil TDFG99IMU

Ini kompak, ringan serat optik unit inersia memberikan presisi tinggi dengan konsumsi daya rendah.Hal ini memastikan kinerja yang dapat diandalkan di lingkungan dampak tinggi dan getaran tinggi. Ideal untuk aplikasi strapdown murni, ia memenuhi persyaratan menuntut generasi berikutnya platform tak berawak, sistem bawah air / torpedo, dan tanah, udara,dan platform senjata rudal yang membutuhkan teknologi inersia yang miniatur namun presisi tinggi.

Fitur Utama

Desain kompak dan ringan dengan konsumsi daya rendah
Teknologi serat optik presisi tinggi
Damping getaran delapan titik untuk lingkungan berdampak tinggi
Cocok untuk aplikasi strapdown murni
Pengukuran dinamis gerak sudut dan linier
Kompatibel dengan platform tak berawak generasi berikutnya

Spesifikasi Kinerja

Kinerja Giroskop

Indikator Kinerja	Spesifikasi	Nilai
Stabilitas Bias Nol (100s)	Stabilitas Bias Nol	00,005°/jam
Stabilitas Bias Nol (10s)	Stabilitas Bias Nol	00,01°/jam
Variabel Suhu Zero Bias	Stabilitas Bias Nol	00,02°/jam
Faktor Skala	Faktor Skala Suhu Penuh	≤ 150 ppm
Koefisien berjalan acak	Indikator Lainnya	0.001°/jam
Jangkauan Masukan	Indikator Lainnya	400°/s

Kinerja akselerometer

Indikator Kinerja	Spesifikasi	Nilai
Penyimpangan Kesalahan Komprehensif Bulan	Indeks Penyimpangan	20 μg
Zero Bias Sensitivitas Suhu	Indikator Bias Nol	20μg/°C
Skala Faktor Kesalahan Komprehensif Bulanan	Faktor Skala	20 ppm
Sensitivitas suhu faktor skala	Faktor Skala	20 ppm/°C
Jangkauan Masukan	Indikator kisaran	± 20g

Karakteristik Unit

Kategori	Spesifikasi	Nilai	Catatan
Kinerja Lingkungan	Suhu Operasi	-40°C-60°C
Kinerja Lingkungan	Suhu penyimpanan	-45°C~70°C
Persyaratan Umum	Sumber Daya	18 ‡ 36V ((DC)
Persyaratan Umum	Konsumsi Daya yang Stabil	≤15W	Konsumsi daya awal ≤ 25W

Antarmuka Listrik

Pin.	Konektivitas	Nama sinyal	Karakteristik sinyal
39,40	Sumber daya eksternal	Pasokan listrik PCS positif	24V
41,42	Sumber daya eksternal	Pengisian daya PCS tanah	Power Ground
5	Output sinyal 200Hz	IMU_TX1+	Data IMU output positif
6	Output sinyal 200Hz	IMU_TX1-	IMU data output negatif
9	sinyal sinkronisasi	IMU_SYN+	Sinyal sinkronisasi IMU positif
10	sinyal sinkronisasi	IMU_SYN-	sinyal sinkronisasi IMU negatif

Penampilan dan Dimensi Struktural

Ukuran Kecil TDFG99IMU Fiber Optic Inertial Unit dengan Keakuratan Tinggi dan Berat Ringan untuk Pengukuran Dinamis 0
