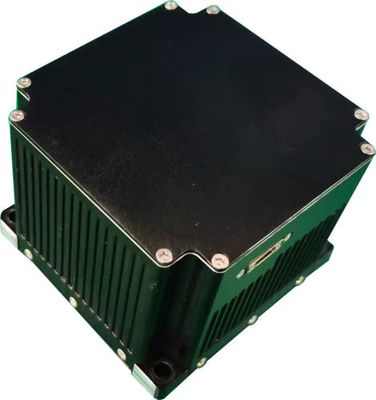

Keakuratan Tinggi TDF37IMU0 Fiber Optic Inertial Unit dengan Fungsi Pengukuran Dinamis dan Stabilitas Bias Nol 0,2°/h

Name: Keakuratan Tinggi TDF37IMU0 Fiber Optic Inertial Unit dengan Fungsi Pengukuran Dinamis dan Stabilitas Bias Nol 0,2°/h
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF37IMU0
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: TDF37IMU0

Tempat Asal: CINA

Sertifikasi: CCS

Jumlah Pesanan Minimum: satu set

Ketentuan Pembayaran: L/c, t/t

Kemasan Standar: Kotak karton

TDF37IMU0 Fiber Optic Inertial Unit.pdf

PDF

Ringkasan Produk

Unit Inersia Serat Optik TDF37IMU0 Keakuratan Tinggi Fiber optic inertial unit menawarkan keuntungan yang signifikan termasuk ukuran kompak, desain ringan, konsumsi daya rendah, dan akurasi presisi tinggi.Unit ini dirancang untuk desain sistem strapdown murni, memenuhi persyaratan yang menuntut dari ...

Atribut Kustom Produk

Menyoroti

unit pengukuran inersia optik serat

,

pengukuran dinamis IMU presisi tinggi

,

TDF37IMU0 fungsi unit inersia

Nol Bias Stability (10s):

0,2 °/jam

Suhu variabel nol bias stabilitas (100s):

0,5 °/jam

Faktor skala 0,5 °/jam nonlinier:

≤20ppm

Koefisien jalan acak:

0,02°/√jam

Rentang Masukan:

400 °/s

Deskripsi Produk

Unit Inersia Serat Optik TDF37IMU0 Keakuratan Tinggi

Fiber optic inertial unit menawarkan keuntungan yang signifikan termasuk ukuran kompak, desain ringan, konsumsi daya rendah, dan akurasi presisi tinggi.Unit ini dirancang untuk desain sistem strapdown murni, memenuhi persyaratan yang menuntut dari platform tak berawak modern, senjata bawah laut/torpedo, dan berbagai platform senjata darat, udara, dan rudal yang membutuhkan faktor bentuk kecil,Peralatan pengukuran inersia presisi tinggi dengan kemampuan pengukuran dinamis untuk informasi gerak sudut dan linier pembawa.

Spesifikasi Kinerja

Kinerja Giroskop

Proyek	Isi	Indeks
Indikator Bias Nol	Stabilitas bias nol (10s)	0.2°/jam
	Stabilitas bias nol pada suhu variabel (100s)	0.5°/jam
Faktor Skala	Nonlinearitas faktor skala	≤ 20 ppm
Indikator Lainnya	Koefisien berjalan acak	00,02°/√h
	Jangkauan input	400°/s

Kinerja akselerometer

Proyek	Isi	Indeks
Indeks Penyimpangan	Zero bias repeatability	0.3mg
Indikator Bias Nol	Sensitivitas suhu bias nol	50μg/°C
Faktor Skala	Repeatability faktor skala	300 ppm
	Sensitivitas suhu faktor skala	20 ppm/°C
Indikator kisaran	Jangkauan input	± 20g

Karakteristik Unit

Proyek	Isi	Indeks	Perhatikan
Kinerja Lingkungan	Suhu operasi	-40°C~65°C
	Suhu penyimpanan	-40°C-60°C
Persyaratan Umum	Sumber daya listrik	18 ‡ 36V ((DC)
	Konsumsi daya stabil	≤ 8W	Konsumsi daya awal ≤ 15W

Antarmuka Listrik

Pin.	Konektivitas	Nama sinyal	Karakteristik sinyal
1,2	Sumber daya eksternal	Sumber daya PCS	24V
3,4		Sumber Daya PCS	Power Ground
5	Output sinyal 200Hz	IMU_TX1+	Data IMU output positif
6		IMU_TX1-	IMU data output negatif
9	sinyal sinkronisasi	IMU_SYN+	Sinyal sinkronisasi IMU positif
10		IMU_SYN-	sinyal sinkronisasi IMU negatif

Penampilan dan Dimensi Struktural

Keakuratan Tinggi TDF37IMU0 Fiber Optic Inertial Unit dengan Fungsi Pengukuran Dinamis dan Stabilitas Bias Nol 0,2°/h 0
