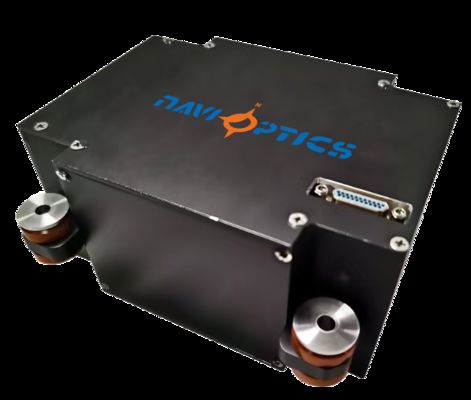

Kompak Dan Ringan TDF42IMU0 Fiber Optic Inertial Unit Dengan Konsumsi Daya Rendah Dan Keakuratan Tinggi

Name: Kompak Dan Ringan TDF42IMU0 Fiber Optic Inertial Unit Dengan Konsumsi Daya Rendah Dan Keakuratan Tinggi
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF42IMU0
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: TDF42IMU0

Tempat Asal: Tiongkok

Ketentuan Pembayaran: , L/c, t/t

Kemasan Standar: Kotak karton

Ringkasan Produk

TDF42IMU0 Fiber Optic Inertial Unit Unit inersia serat optik TDF42IMU0 menawarkan ukuran kompak, konstruksi ringan, konsumsi daya rendah, dan kinerja presisi tinggi.Dirancang untuk aplikasi yang menuntut dengan dampak dan getaran yang signifikan, unit ini sangat ideal untuk ukuran inersia kecil dan ...

Atribut Kustom Produk

Menyoroti

Unit Inersia Serat Optik Kompak Dan Ringan

,

Unit Pengukuran Inersia Konsumsi Daya Rendah

,

IMU akurasi tinggi

Deskripsi Produk

TDF42IMU0 Fiber Optic Inertial Unit

Unit inersia serat optik TDF42IMU0 menawarkan ukuran kompak, konstruksi ringan, konsumsi daya rendah, dan kinerja presisi tinggi.Dirancang untuk aplikasi yang menuntut dengan dampak dan getaran yang signifikan, unit ini sangat ideal untuk ukuran inersia kecil dan presisi tinggi dalam sistem torpedo, senjata darat / udara, platform rudal, dan skenario pengukuran gerakan dinamis lainnya.

Fitur Utama

Dimensi kompak: 115 * 94 * 50 mm (toleransi ± 1 mm)
Konstruksi ringan: ≤ 0,85kg
Konsumsi daya rendah: ≤12W operasi stabil
Giroskop dan akselerometer serat optik presisi tinggi
Kinerja lingkungan yang kuat: -40 °C sampai 60 °C
Antarmuka komunikasi RS422 ganda
Konektivitas Ethernet 100Mbps

Spesifikasi Kinerja

Kinerja Giroskop

Parameter	Spesifikasi	Nilai
Stabilitas Bias Nol (100s)	Stabilitas bias nol	00,05°/jam
Stabilitas Bias Nol (10s)	Stabilitas bias nol	0.1°/jam
Variabel Suhu Zero Bias	Stabilitas	0.1°/jam
Faktor Skala	Faktor skala suhu penuh	≤ 200 ppm
Koefisien berjalan acak	Indikator lainnya	00,01°/jam
Jangkauan Masukan	Pengukuran kecepatan sudut	400°/s

Kinerja akselerometer

Parameter	Spesifikasi	Nilai
Kesalahan bulanan penyimpangan	Kesalahan komprehensif penyimpangan	50 μg
Zero Bias Sensitivitas Suhu	Indikator bias nol	50μg/°C
Kesalahan Skala Faktor Bulanan	Kesalahan komprehensif faktor skala	50 ppm
Sensitivitas suhu faktor skala	Sensitivitas suhu faktor skala	50 ppm/°C
Jangkauan Masukan	Pengukuran percepatan	± 20g

Spesifikasi Lingkungan & Listrik

Suhu operasi:-40°C sampai 60°C

Suhu penyimpanan:-45°C sampai 70°C

Sumber Daya:18-36V DC

Konsumsi daya stabil:≤12W

Konsumsi daya awal:≤ 25W

Antarmuka Listrik

Antarmuka listrik eksternal termasuk antarmuka daya, antarmuka komunikasi RS422, dan antarmuka Ethernet 100Mbps.

Pin.	Konektivitas	Nama sinyal	Karakteristik sinyal
1,14	Sumber daya eksternal	Pasokan listrik PCS positif	24V
2,15	Pengisian daya PCS tanah	Power Ground	-
10	Output sinyal 200Hz	IMU_TX1+	Data IMU output positif
9	Output sinyal 200Hz	IMU_TX1-	IMU data output negatif
7	sinyal sinkronisasi	IMU_SYN+	Sinyal sinkronisasi IMU positif
6	sinyal sinkronisasi	IMU_SYN-	sinyal sinkronisasi IMU negatif

Protokol Komunikasi

RS422 serial port 1 output tiga saluran informasi peningkatan sudut, tiga saluran informasi peningkatan kecepatan, informasi IO count, dan informasi suhu pada frekuensi data 200Hz.RS422 serial port 2 output sinyal sinkronisasi waktu dengan karakteristik waktu yang tepat.

Protokol Data Keluar

Tingkat Baud:460800bps

Format output:RS422, 1 bit start, 1 bit stop, 8 bit data, tidak ada checksum

Frekuensi data:200Hz

SN	Makna	Jenis data	Panjang	Deskripsi
1-4	Header Paket	int tidak ditandatangani	4 byte	0x55,0x55,0x55,0x55,0x55
5-8	Jumlah Paket	int tidak ditandatangani	4 byte	Nilai hitungan internal IMU
9-12	X Data Giroskop	Titik mengapung presisi tunggal	4 byte	Peningkatan sudut (derajat)
13-16	Y Data Giroskop	Titik mengapung presisi tunggal	4 byte	Peningkatan sudut (derajat)
17-20	Z Data Giroskop	Titik mengapung presisi tunggal	4 byte	Peningkatan sudut (derajat)
21-24	X Data akselerometer	Titik mengapung presisi tunggal	4 byte	Peningkatan kecepatan (m/s)
25-28	Y Data akselerometer	Titik mengapung presisi tunggal	4 byte	Peningkatan kecepatan (m/s)
29-32	Z Data akselerometer	Titik mengapung presisi tunggal	4 byte	Peningkatan kecepatan (m/s)
33-34	X Suhu akselerometer	int tidak ditandatangani	2 byte	Pengukuran suhu
35	Penghitungan denyut nadi	int tidak ditandatangani	1 byte	-
36	Penghitungan denyut nadi	int tidak ditandatangani	1 byte	-
37	Posisi tanda	int tidak ditandatangani	1 byte	-
38	Jumlah cek	int tidak ditandatangani	1 byte	Jumlah byte 1-37

Catatan:Data gyroscope sumbu X, Y, dan Z mewakili peningkatan sudut yang diukur dalam derajat.derajat, dihitung sebagai positif=(D33+D34*256) *0.01, negatif=(D33+D34*256-65536) *0.01.

Dimensi Fisik

Kompak Dan Ringan TDF42IMU0 Fiber Optic Inertial Unit Dengan Konsumsi Daya Rendah Dan Keakuratan Tinggi 0

Dimensi:115 * 94 * 50 mm (toleransi ± 1 mm, tidak termasuk konektor)

Berat:≤ 0,85 kg

Tag

fiber optic inertial measurement unit

small fiber optic inertial unit

low power IMU sensor
