Rumah > Produk > Unit Pengukuran Inersia >

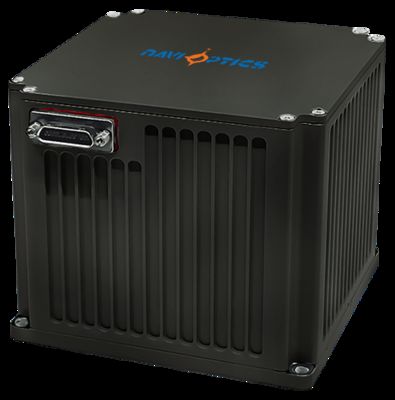

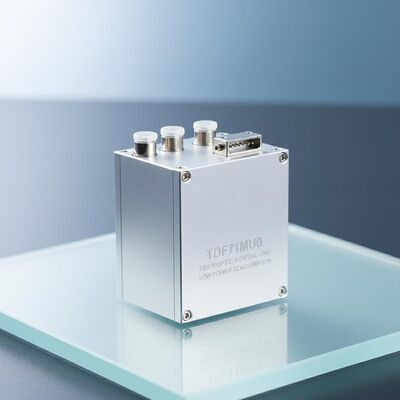

Ukuran Kecil Berat Ringan TDF71IMU0 Fiber Optic Inertial Unit dengan konsumsi daya rendah

Ukuran Kecil Berat Ringan TDF71IMU0 Fiber Optic Inertial Unit dengan konsumsi daya rendah

Atribut Utama
Nama merek: NAVI OPTICS
Nomor Model: TDF71IMU0
Tempat Asal: Cina
Jumlah Pesanan Minimum: satu set
Ketentuan Pembayaran: L/c, t/t
Kemasan Standar: Kotak karton

Ringkasan Produk

Unit inersia serat optik TDF71IMU0: kompak (130×130×110mm), ringan (≤2.2kg), daya rendah (≤15W). Presisi tinggi: stabilitas gyro 0,01°/jam, kesalahan akselerometer 20μg. Beroperasi -40℃ hingga 60℃, ideal untuk sistem tak berawak dan platform rudal.

Atribut Kustom Produk

Menyoroti

small fiber optic inertial unit

,

lightweight IMU low power

,

TDF61IMU0 inertial measurement unit

Deskripsi Produk
Ukuran Kecil Berat Ringan TDF71IMU0 Fiber Optic Inertial Unit
Unit inersia serat optik dengan konsumsi daya rendah, dirancang untuk platform tak berawak, senjata air/torpedo dan darat, udara,dan platform senjata rudal yang membutuhkan ukuran kecil dan pengukuran inersia presisi tinggi.
Spesifikasi Kinerja
Kinerja Giroskop
ParameterSpesifikasiNilaiCatatan
Stabilitas Bias Nol (100s)00,01°/jam
Stabilitas Bias Nol (10s)00,03°/jam
Variabel Suhu Zero Bias00,05°/jam
Faktor Skala Suhu Penuh≤ 150 ppm
Koefisien berjalan acak0.002°/√h
Jangkauan Masukan400°/s
Kinerja akselerometer
ParameterSpesifikasiNilaiCatatan
Kesalahan bulanan penyimpangan20 μg
Zero Bias Sensitivitas Suhu20μg/°C
Kesalahan Skala Faktor Bulanan20 ppm
Sensitivitas suhu faktor skala20 ppm/°C
Jangkauan Masukan± 20g
Karakteristik Unit
ParameterSpesifikasiNilaiCatatan
Suhu operasi-40°C sampai 60°C
Suhu penyimpanan-45°C sampai 70°C
Sumber Daya18-36V DC
Konsumsi Daya yang Stabil≤15WMemulai: ≤25W
Protokol Komunikasi
Antarmuka debugging universal dengan baud rate 460800, 8 bit data, 1 stop bit, tidak ada checksum, transmisi low to high order.
BytesIsi PesanJenisCatatan
1-2Frame Headerchar0x5A,0x54
3Panjang bingkaichar0x1E
4Frame IDchar0x04
5-8Nomor frameint200Hz akumulasi
9-11X Output Akselerometerchar*3Catatan 1
12-14Y Output Akselerometerchar*3
15-17Z Output Akselerometerchar*3
18-20X Output Giroskopchar*3Catatan 2
21-23Y Output Giroskopchar*3
24-26Z Output Giroskopchar*3
27Reservasichar
28-31Reservasiint
32-33Reservasipendek
34Jumlah cekTotal byte 4-33
Antarmuka Listrik
Antarmuka eksternal termasuk daya, komunikasi RS422, dan Ethernet 100Mbps.
Pin.KonektivitasNama sinyalKarakteristik sinyal
1,2Sumber Daya LuarPasokan listrik PCS positif24V
3,4PCS Power Supply GroundPower Ground
5200Hz output sinyalIMU_TX1+Data IMU output positif
6IMU_TX1-IMU data output negatif
9Sinyal sinkronisasiIMU_SYN+Sinyal sinkronisasi IMU positif
10IMU_SYN-sinyal sinkronisasi IMU negatif
Dimensi
Ukuran Kecil Berat Ringan TDF71IMU0 Fiber Optic Inertial Unit dengan konsumsi daya rendah 0
  • Dimensi: 130mm * 130mm * 110mm (±1mm, tidak termasuk konektor)
  • Ukuran pemasangan: 120mm * 120mm
  • Aperture instalasi: 4-Φ5.3mm
  • Berat: ≤ 2,2 kg
