Kualitas Unit Inersia Serat Optik TDF99IMU-D presisi tinggi dengan ketahanan kejut dan getaran yang tinggi dan ukuran kecil pabrik

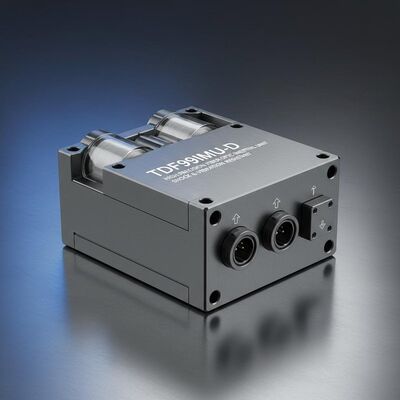

Unit Inersia Serat Optik TDF99IMU-D presisi tinggi dengan ketahanan kejut dan getaran yang tinggi dan ukuran kecil

Name: Unit Inersia Serat Optik TDF99IMU-D presisi tinggi dengan ketahanan kejut dan getaran yang tinggi dan ukuran kecil
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU0
Price: 10,250.00 USD
Availability: InStock

Atribut Utama

Nama merek: NAVI OPTICS

Nomor Model: TDFG99IMU0

Tempat Asal: Tiongkok

Ketentuan Pembayaran: L/C,T/T

Kemasan Standar: Kotak karton

Ringkasan Produk

IMU serat optik presisi tinggi dengan stabilitas gyro 0,005°/jam, jangkauan akselerometer ±20g, dan ketahanan terhadap guncangan/getaran yang luar biasa. Bersertifikasi untuk aplikasi militer termasuk UAV, rudal, dan torpedo. Desain ringkas dengan pengurangan getaran 8 titik dan jangkauan operasional yang kokoh -40°C hingga 60°C.

Atribut Kustom Produk

Menyoroti

Unit Inersia Serat Optik Presisi Tinggi

,

Unit Pengukuran Inersia Tahan Guncangan & Getaran Tinggi

,

IMU Ukuran Kecil

Deskripsi Produk

Unit Inersia Serat Optik TDF99IMU-D Presisi Tinggi

Unit pengukuran inersia serat optik canggih dengan ketahanan kejut dan getaran yang luar biasa untuk aplikasi industri dan pertahanan yang menuntut.

Ringkasan Produk

Unit inersia serat optik kompak ini memiliki ukuran kecil, desain ringan, konsumsi daya rendah, dan akurasi tinggi.Ia tahan terhadap lingkungan dampak dan getaran yang ekstremIdeal untuk aplikasi strapdown murni di platform tak berawak, sistem torpedo, dan platform senjata darat / udara / rudal yang membutuhkan pengukuran inersia yang kompak dan presisi tinggi.

Spesifikasi Kinerja

komponen	Parameter	Spesifikasi
Kinerja Giroskop	Stabilitas Bias Nol (100s)	00,005°/jam
	Stabilitas Bias Nol (10s)	00,01°/jam
	Variabel Suhu Zero Bias	00,02°/jam
	Faktor Skala Suhu Penuh	≤ 150 ppm
	Koefisien berjalan acak	0.001°/jam
	Jangkauan Masukan	400°/s
Kinerja akselerometer	Kesalahan bulanan penyimpangan	20 μg
	Zero Bias Sensitivitas Suhu	20μg/°C
	Kesalahan Skala Faktor Bulanan	20 ppm
	Sensitivitas suhu faktor skala	20 ppm/°C
	Jangkauan Masukan	± 20g
Karakteristik Sistem	Suhu operasi	-40°C sampai 60°C
	Suhu penyimpanan	-45°C sampai 70°C
	Sumber Daya	18-36V DC
	Konsumsi Daya	≤15W (Start ≤25W)

Protokol Komunikasi

Debug data output beroperasi pada 460800 baud rate dengan 8 data bit, 1 stop bit, tidak ada paritas, dan LSB-pertama transmisi.dan hasil navigasi.

Byte	Isi	Jenis	Deskripsi
1-2	Frame Header	char	0x5A, 0x54
3	Panjang bingkai	char	0x1E
4	Frame ID	char	0x04
5-8	Nomor frame	int	200Hz akumulasi
9-11	X Akselerometer	char*3	Lihat Catatan 1
12-14	Y Akselerometer	char*3
15-17	Z Akselerometer	char*3
18-20	X Giroskop	char*3	Lihat Catatan 2
21-23	Y Giroskop	char*3
24-26	Z Gyroscope	char*3
27-33	Dijamin	char/int/short
34	Jumlah cek		Total 4-33 byte

Catatan Pengolahan Data

Catatan 1 - Peningkatan kecepatan:Output akselerometer 5ms diproses melalui bulat bulat dan kisaran terbatas ke [0,1e7), mengirimkan 3 byte terakhir.

Catatan 2 - Peningkatan sudut:Output gyroscope 5ms diproses melalui pembundaran bilangan bulat dan kisaran yang dibatasi ke [0,1e7), mengirimkan 3 byte terakhir.

Antarmuka Listrik

Antarmuka eksternal termasuk daya, komunikasi RS422, dan 100Mbps Ethernet melalui soket JY27496E17E42PN-H.

Pin.	Hubungan	Nama sinyal	Karakteristik
39,40	Kekuatan Eksternal	PCS Power Positif	24V
41,42	Power Ground	PCS Power Ground	Power Ground
5	Output 200Hz	IMU_TX1+	Data IMU output positif
6	Output 200Hz	IMU_TX1-	IMU data output negatif
9	Sinkronisasi	IMU_SYN+	sinyal sinkronisasi IMU positif
10	Sinkronisasi	IMU_SYN-	sinyal sinkronisasi IMU negatif

Spesifikasi Fisik

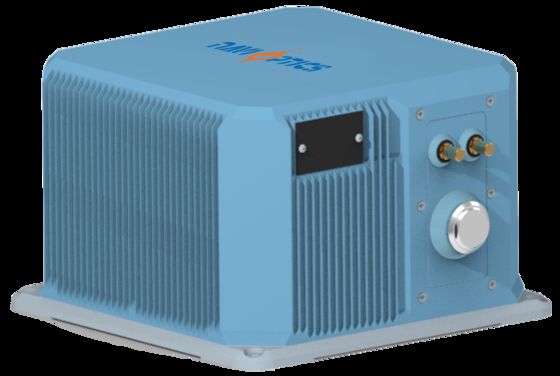

Unit Inersia Serat Optik TDF99IMU-D presisi tinggi dengan ketahanan kejut dan getaran yang tinggi dan ukuran kecil 0

Dimensi: 188mm * 188mm * 1215mm (±1mm, tidak termasuk konektor)
Berat: ≤ 4,7 kg
